Price & Availability
Coilcraft CPS
3D Model Datasheet

CS60-010

50/60 Hz Current Sensor

RoHS-konform
  • For measuring current from 1 to 10 Arms. For higher sensed current see CS60 Series.
  • 0.5 mm minimum wall thickness
  • Applications include sensing branch circuit overload and detecting load drop or shutdown.
  • Samples of this sensor, and several high frequency current sensors are available in Coilcraft Designer's Kit P403.

Jetzt kaufen:
Finde mein Bauteil
Anzahl Einzelpreis
1 $4,81
100 $4,30
250 $3,59
500 $2,98
1000 $2,59
2500 $2,25
5000 $1,97

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.
Muster anfordern:
Finde mein Bauteil
Designer-Kits:
Kit Werte Preis
P403 10 (17 total) $50,00

Technische Daten

Electrical specifications at 25°C.

Teilenummer
(Hover for schematics)
Strom (A) VAus-Toleranz
CS60-010 1,0 — 10,0 ±10%
Hinweise

Anschlüsse:

  • L = RoHS compliant tin-silver over copper.
  • T = RoHS tin-silver-copper (95.5/4/0.5). (Special order, added cost)
  • S = non-RoHS tin-lead (63/37). (Special order, added cost)
Umwelt/Umgebung
Umwelt/Umgebung:
RoHS-konform
Umgebungstemperaturbereich:
−40°C to +85°C
Lagertemperaturbereich:
Component: −40°C to +85°C
Packaging trays: −40°C to +80°C
Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):
See FIT/MTBF Calculations

Kennlinien

Typical Response CS60 Series 50/60 Hz Current Sensors

Typical Response CS60 Series 50/60 Hz Current Sensors

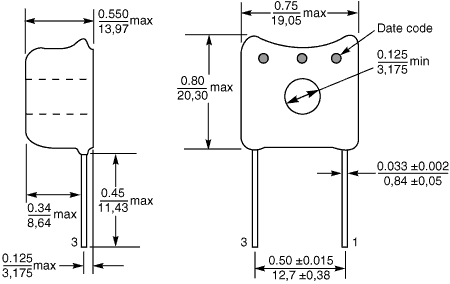

Pläne/Diagramme


Physikalische Eigenschaften



Allgemeine Spezifikation

Gewicht:
5.8 g
