D18XX, CS1XXX Series

Current Sensors

RoHS-konform
  • Senses current up to 35 A at frequencies up to 1 MHz
  • 1 Volt per Ampere sensitivity (variable through suitable termination)
  • Available in molded (CS1xxx Series) or encapsulated (D18xx Series) versions
  • 0.5 mm minimum wall thickness meets IEC 380, VDE 0730 and other requirements
  • Samples of all values plus transformer versions available in Coilcraft Designer's Kit P403
Jetzt kaufen:
Anzahl Einzelpreis
1 $4870,00
100 $3890,00
250 $3390,00
500 $2030,00
1000 $1450,00
2500 $1350,00
5000 $1240,00

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.
Muster anfordern:
Designer-Kits:
Kit Werte Preis
P403 10 (17 total) $50,00

Technische Daten

Electrical specifications at 25°C.

Teilenummer Induktivität
min (mH) 1
DCR max (Ω) 2 Windungsverhältnis Volt-Zeit-
Produkt (V-µs) 3
Frequenz (kHz) Strom (A) Abschluss-
widerstand RT (Ω) 4
Farbpunkt
Pri : Sec
D1869L 5 0,7 1 : 50 149 3 1000 35,0 1,4 Green
D1870L 20 1,4 1 : 100 298 2 1000 35,0 2,9 Brown
D1871L 80 4,5 1 : 200 596 1 1000 35,0 5,7 Red
CS1050L 5 0,7 1 : 50 149 3 1000 35,0 1,4
CS1100L 20 1,4 1 : 100 298 2 1000 35,0 2,9
CS1200L 80 4,5 1 : 200 596 1 1000 35,0 5,7
CS1750L 1125 62,0 1 : 750 2235 0,2 1000 35,0 21,4
Hinweise
  1. Inductance is measured at 1 kHz, 0.05 Vrms.
  2. DCR at 25°C, For other operating temperatures, use this DCR at Temperature calculator.
  3. Volt-time product is based on 2000 Gauss.
  4. Terminating resistance (RT) value is based on 1 Volt output with 35 Amps flowing through the primary. Varying terminating resistance increases or decreases output Voltage/Ampere according to the following equation:
    RT = Vout × Nsec / Iin.

Anschlüsse:

  • RoHS-compliant. Tin-silver over copper terminations.
Umwelt/Umgebung
Umwelt/Umgebung:
RoHS-konform
Umgebungstemperaturbereich:
−40°C to +85°C
Lagertemperaturbereich:
Component: −40°C to +85°C
Packaging tubes: −40°C to +80°C

Pläne/Diagramme


Physikalische Eigenschaften

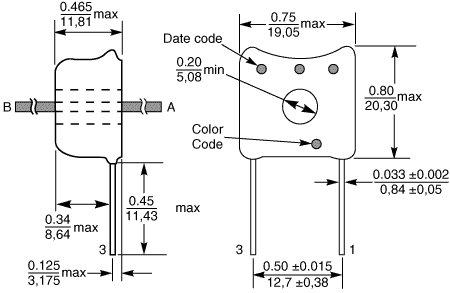

Current Sensors - D18XX Series

Leads 3 and A are in phase per orientation shown above.

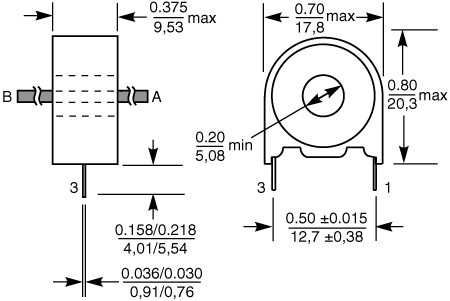

Current Sensors - CS1XXX Series

Leads 3 and A are in phase per orientation shown above.

Allgemeine Spezifikation

Gewicht:
D18xx Series = 4.0 – 4.5 g; CS1xxx Series = 5.3 – 5.8 g
Verpackung:
D18XX = 110 per tray
CS1XXX = 200 per tray

Reinigen

Baugruppenreinigung:
Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
