与Analog Devices MAX17690一起使用
| 零件号 | 输入电压 | 输出 | 功率 | Fsw |
|---|---|---|---|---|
| ZC1493-AED | 10 V — 28 V | 5 V , 1.47 A | 7.35 W | 125 kHz |
| ZC1495-AED | 10 V — 28 V | 12 V , 0.66 A | 7.92 W | 125 kHz |
| ZC1610-AED | 10 V — 28 V | 24 V , 0.2 A | 4.8 W | 150 kHz |
| ZC1494-AED | 20 V — 56 V | 5 V , 1.47 A | 7.35 W | 130 kHz |
| ZC1496-AED | 20 V — 56 V | 12 V , 0.66 A | 7.92 W | 130 kHz |
| ZC1658-AED | 20 V — 56 V | 24 V , 0.2 A | 4.8 W | 150 kHz |

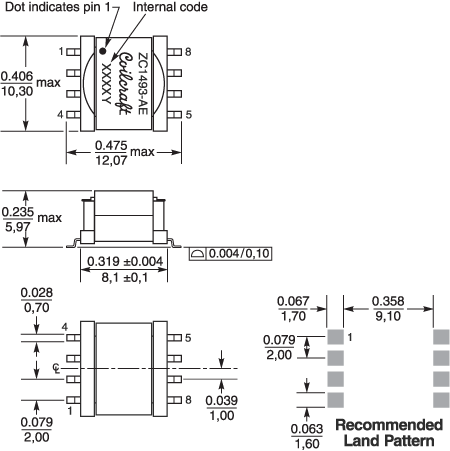

Electrical specifications at 25°C.
|
零件号
(Hover for schematics)
|

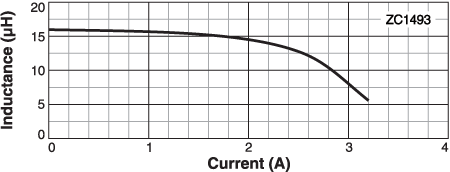

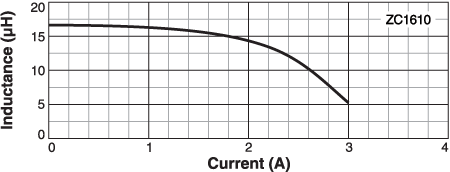

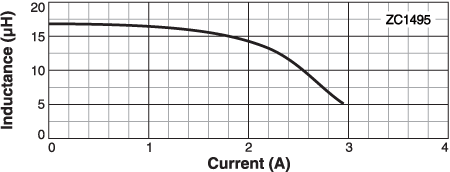

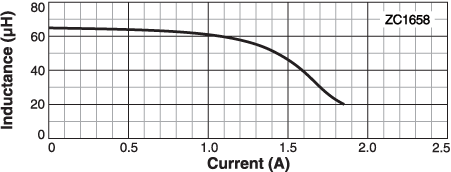

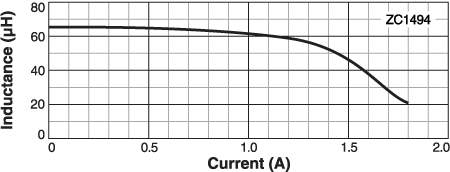

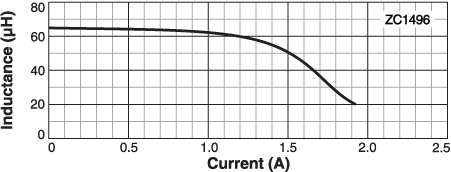

0A时的 电感 (µH) 1 (公差: ±10%) |
Isat (A) 2 | DCR max |
最大 漏电感 (µH) 3 |
匝数比 |
隔离 电压 (Vrms) 4 |
|
|---|---|---|---|---|---|---|---|
| Pri (Ω) | Sec (mΩ) | Pri : Sec | |||||
| ZC1493-AED | 16.45 | 2.4 | 0.077 | 26.000 | 0.296 | 1 : 0.419 | 1500 |
| ZC1495-AED | 16.45 | 2.4 | 0.088 | 177.000 | 0.240 | 1 : 1 | 1500 |
| ZC1610-AED | 16.45 | 2.4 | 0.088 | 500.000 | 0.240 | 1 : 1.75 | 1500 |
| ZC1494-AED | 65.78 | 1.5 | 0.396 | 36.000 | 1.200 | 1 : 0.218 | 1500 |
| ZC1496-AED | 65.78 | 1.5 | 0.396 | 178.000 | 1.200 | 1 : 0.502 | 1500 |
| ZC1658-AED | 65.8 | 1.5 | 0.396 | 570.000 | 1.200 | 1 : 0.857 | 1500 |
| Parts per reel | Reel dimensions (mm) | Tape dimensions (mm) | Orientation | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13" (330 mm) | A | B | C | D | E | W | P | Po | P1 | H | T |  |
| 600 | 330 | 100 | 13 | 30,4 | 24,4 | 24 | 16 | 4 | 2 | 6,11 | 0,37 | |
