DA2362-AL PoE Transformer

for NXP Semiconductors MC34670

RoHS準拠
  • Designed for use with Freescale Semiconductor MC34670 PD interface
  • Industry standard, compact EP13 package
今すぐ購入:
個数 単価
1 $2.24
175 $1.92
700 $1.67
1400 $1.46
2800 $1.25
5000 $1.15

大量のご注文または在庫のない商品については、お見積もりをご依頼ください

. 在庫あり、即日出荷可能.
サンプルを依頼:

一般的な用途

NXP MC34670に対応

入力電圧 出力 1 電力 Fsw
Sec Bias
36 V 80 V 5 V , 2.6 A 12 V , 0.02 A 13 W 250 kHz

仕様

Electrical specifications at 25°C.

部品番号 2
(Hover for schematics)
インダクタンス
@0A (µH) 3
(公差: ±10%)
最小
インダクタンス@   1 A (µH)
DCR max (Ω) 4 漏れ
インダクタンス
最大 (nH) 5
巻数比 6 絶縁
電圧 (Vrms) 7
Pri Sec Bias Pri : Sec : Bias
DA2362-AL_ 127.0 114.3 0.222 0.405 0.039 950 1 : 0.25 : 0.594 1500
メモ
  1. Output of the secondary is with the windings connected in parallel. Bias winding output is 12 V, 20 mA.
  2. When ordering, please specify packaging code: e.g. DA2362-ALD
  3. Inductance is for the primary, measured at 250 kHz, 0.2 Vrms, 0 Adc.
  4. DCR for the secondary is per winding.
  5. Leakage inductance measured between pins 3 and 4 with secondary pins shorted.
  6. Turns ratio is with the secondary windings connected in parallel.
  7. 1500 Vrms primary to secondary isolation.

終端処理:

  • RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

パッケージ:

  • D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
  • B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.
環境
環境:
RoHS準拠
周囲温度範囲:
–40°C to +85°C
保管温度範囲:
Component: –40°C to +85°C.
Packaging: –40°C to +80°C
時間内の障害(FIT)/平均障害間隔(MTBF):

回路図


Secondary windings to be connected
in parallel on the PC board

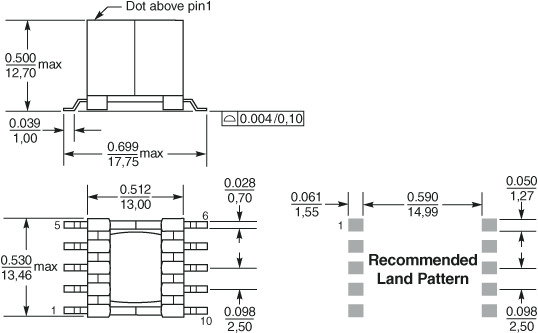

物理的特徴

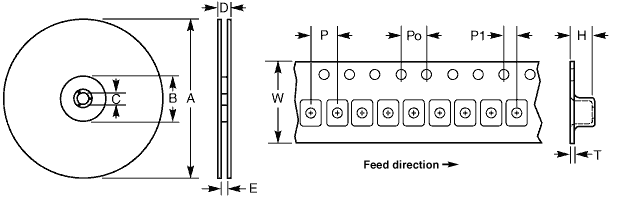

テープ&リール仕様



Parts per reel Reel dimensions (mm) Tape dimensions (mm) Orientation
13" (330 mm) A B C D E W P Po P1 H T da2362orientation.gif
175 330 100 13 38,4 32,4 32 20 4 2 12,93 0,4

一般仕様

コア材料:
Ferrite
重量:
6.3 g
パッケージ:
175 per 13″ reel Plastic tape: 32 mm wide, 0.5 mm thick, 28 mm pocket spacing, 12.93 mm pocket depth

はんだ付け/洗浄

湿度感度レベル(MSL):
1 (unlimited floor life at <30°C / 85% relative humidity)
はんだに対する耐熱性:
Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles
はんだ付けする前に、 Coilcraftコンポーネントのはんだ付けを参照してください。
PCB洗浄:
Only pure water or alcohol recommended
