YA9308 Series

SMT Mini Wideband Transformer

RoHS-konform Halogenfrei AEC-Q flag
  • 300 Vrms interwinding isolation
  • 1/4 Watt RF input power
  • 250 mA max current rating
  • AEC-Q200 Grade 1 qualified (–40°C to +125°C ambient)
Jetzt kaufen:
Anzahl Einzelpreis
1 $4,14

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.
Muster anfordern:

Technische Daten

Electrical specifications at 25°C. Measurements are referenced to 50 Ohms.

Teilenummer 1 L min pro Wicklung (µH) 2 Prüffrequenz
(kHz)
DCR max (mΩ) 3 Imp. ratio
pri:sec
Nennstrom (mA) Einspeisungs-
dämpfung (db)
Bandbreite (MHz) Farbpunkt
Pri Sec Pri Sec
YA9308-AE_ 54 110 100 90 156 1 : 2 250 0,5 0,1 950 White
Hinweise
  1. When ordering, please specify packaging code: e.g. YA9308-AEC
  2. Inductance measured at 100 kHz, 0.1 V, 0 Adc on an Agilent/ HP 4192 or equivalent.
  3. DCR measured at 25°C on a micro-ohmmeter. DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.

Anschlüsse:

  • E = RoHS compliant tin-silver-copper over silver-platinum-glass frit.

Verpackung:

  • C = 7" machine-ready reel
    EIA-481 embossed plastic tape (750 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
  • D = 13" reel, machine-ready
    EIA-481 embossed plastic tape. Factory order only, not stocked (2500 parts per full reel).
Umwelt/Umgebung
Umwelt/Umgebung:
RoHS-konform , Halogenfrei
Umgebungstemperaturbereich:
–40°C to +125°C
Lagertemperaturbereich:
Component: –40°C to +140°C
Tape and reel packaging: –40°C to +80°C
Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):
60 per billion hours / 16,666,667 hours, calculated per Telcordia SR-332

Kennlinien

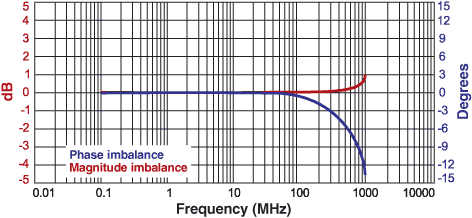

Imbalance

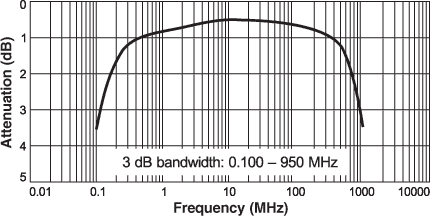

Insertion Loss

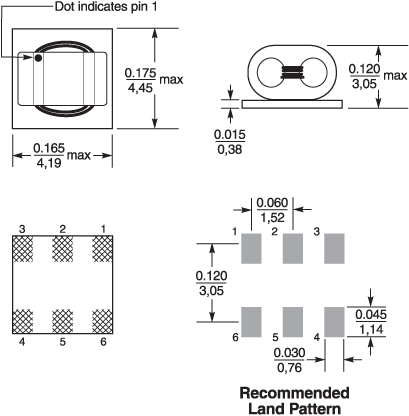

Pläne/Diagramme


Physikalische Eigenschaften



Gurt/Rolle-Spezifikationen



Parts per reel Reel dimensions (mm) Tape dimensions (mm) Orientation
7" (178 mm) 13" (330 mm) A B C D E W P Po P1 H T part_or_f.gif
750 2500* 178/330 60/100 13 18,4 12,4 12 8 4 2 3,18 0,34
* Special order

Allgemeine Spezifikation

Kernmaterial:
Ferrite
Gewicht:
87 mg
Verpackung:
750/7″reel; 2500/13″ reel Plastic tape: 12 mm wide, 0.34 mm thick, 8 mm pocket spacing, 3.18 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):
1 (unlimited floor life at <30°C / 85% relative humidity)
Löttemperaturbeständigkeit:
Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles
Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.
Baugruppenreinigung:
Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info
