FA2519-AL PoE Transformer

for TI LM5071

Developed for Texas Instruments LM5071 and LM5072 PD Controllers
Can accept 12 V input from auxiliary sources.
Coilcraft's DA2257-AL and DA2383-AL are also specified by TI for LM5071 & LM5072
The FA2677-AL is specified by TI for LM5072

Jetzt kaufen:

Anzahl	Einzelpreis
1	$3,84
175	$3,30
700	$2,75
1400	$2,28
2800	$1,94
5000	$1,64

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Texas Instruments LM5071/LM5072

Eingangsspannung	Ausgang		Leistung	fSchalt
Eingangsspannung	Sec	Aux	Leistung	fSchalt
36 V — 72 V	3,3 V , 3,3 A	10 V , 0,02 A	10 W	250 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 1 (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±10%)	Induktivität min bei 2,4 A (µH) 3	DCR max 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 1 (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±10%)	Induktivität min bei 2,4 A (µH) 3	Pri (Ω)	Sec (mΩ)	Aux (mΩ)	Streu- induktivitätmax (µH) 5	Pri : Sec : Aux	Isolations- spannung (Vrms) 7
FA2519-ALD	55,0	40,2	0,026	2,6	388	0,62	1 : 0.2 : 0.6	1500

Hinweise

When ordering, please specify packaging code: e.g. FA2519-ALD
Inductance is for the primary, measured at 250 kHz, 0.7 Vrms, 0 Adc.
Ipk is the peak current drawn at minimum input voltage.
DCR for the primary and for the secondary is with the windings connected in parallel.
Leakage inductance measured on the primary windings with all secondary pins shorted.
Turns ratio is with the primary windings and the secondary windings connected in parallel.
Isolation is from primary and auxiliary windings to secondary windings for one minute.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (175 per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

−40°C to +125°C

Lagertemperaturbereich:

Component: −40°C to +125°C
Tape and reel packaging: −40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Primary windings and secondary windings
to be connected in parallel on PC board.

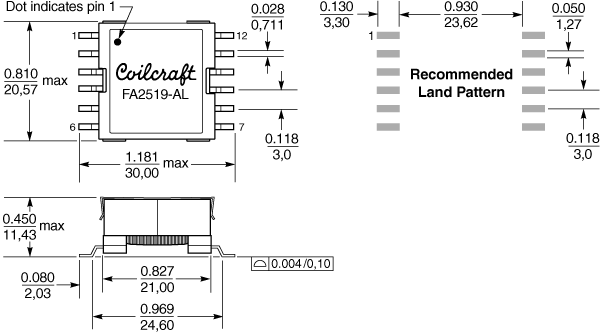

Physikalische Eigenschaften

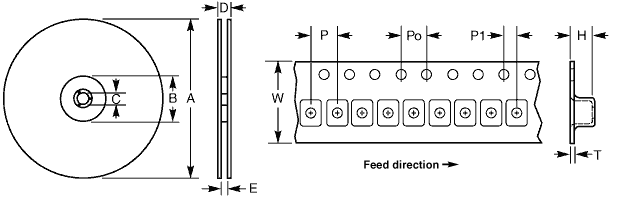

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	50,4	44,4	44	32	4	2	11,9	0,4

Allgemeine Spezifikation

Gewicht:

13.5 g

Verpackung:

175 per 13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 28 mm pocket spacing, 11.9 mm pocket depth

Löten

Löttemperaturbeständigkeit:

Three reflows at >217°C for 90 seconds (+260°C ±5°C for 20 – 40 seconds), allowing parts to cool to room temperature between.

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.
