3D Model Datasheet

HA4000-AL Planar Transformer

for Texas Instruments LM5027

Developed for use with the TI LM5027 Voltage Mode Active Clamp Controller.
Chosen by NSC for T1 on the LM5027 Evaluation Board, and is described in Application Note AN‑1976.
Auxiliary winding provides 10 V to the chipset.

Jetzt kaufen:

Anzahl	Einzelpreis
1	$7,32
1000	$7,10
5000	$6,46

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Texas Instruments LM5027

Eingangsspannung	Ausgang 1		Leistung	fSchalt
Eingangsspannung	Sec	Aux	Leistung	fSchalt
36 V — 78 V	3,3 V , 30 A	10 V , 0,07 A	99 W	200 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität min (µH) 3	DCR max (mΩ) 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis	Isolations- spannung (Vrms) 6
Teilenummer 2 (Hover for schematics)	Induktivität min (µH) 3	Pri	Sec1	Aux	Streu- induktivitätmax (µH) 5	Pri : Sec1 : Sec2 : Aux	Isolations- spannung (Vrms) 6
HA4000-AL_	270	56	0,5	294	0,6	1 : 0.083 : 0.083 : 0.583	1500

Hinweise

Output is with the secondary windings connected in series. Bias winding output is 10 V, 65 mA.
When ordering, please specify a packaging code: HA4000-ALD.
Inductance is for the primary, measured across pins 2 and 4 at 200 kHz, 0.1 Vrms, 0 Adc.
DCR for the primary is measured from pin 2 to pin 4. DCR for the secondary is for each winding.
Leakage inductance is for the full primary and is measured with the secondary shorted.
1500 Vdc isolation, primary and auxiliary to secondaries.

Anschlüsse:

RoHS-compliant. 260°C compatible. Matte tin over nickel over brass terminations.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (200 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C.
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

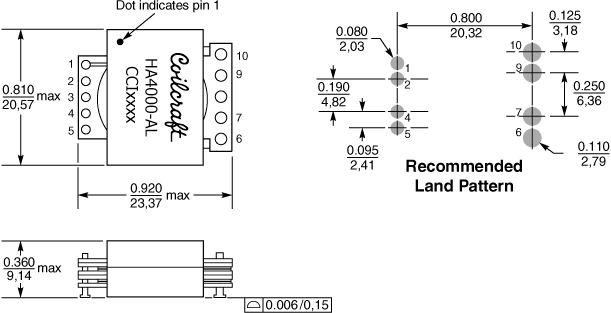

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	32	4	2	9,35	0,37

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

11.9 g

Verpackung:

200/13″ reel Plastic tape: 44 mm wide, 0.37 mm thick, 32 mm pocket spacing, 9.35 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Only pure water or alcohol recommended
