Coilcraft CPS
3D Model Datasheet

WA8721 Ultra-Low Loss

Shielded Power Inductors

RoHS-konform Halogenfrei AEC-Q flag
  • Ultra low profile — only 1.2 mm high
  • Exceptionally low DCR and ultra low AC losses for high switching
  • Superior current handling with soft saturation characteristics
  • RoHS-compliant, halogen free. 260°C compatible. Tin-silver over copper terminations
  • AEC-Q200 Grade 1 (−40°C to +125°C)
  • COTS Plus tin-silver-copper and tin-lead terminations available

Jetzt kaufen:
Finde mein Bauteil

The part number you have selected is not available through our online store.

Please click the "Request Quote" button for pricing and more information.

. Auf Lager, noch heute versandbereit.
Muster anfordern:
Finde mein Bauteil

Technische Daten

Electrical specifications at 25°C.

Teilenummer 1 Induktivität (nH) 2
(Toleranz: ±20%) 		DCR (mΩ) 3 SRF typ (MHz) 4 Isat (A) 5 Irms (A) 6
typ max 10% drop 20% drop 30% drop 20°C rise 40°C rise
WA8721-AE_ 60 4,1 4,8 485 8,0 13,8 19,3 12,8 17,2
Hinweise
  1. When ordering, please specify termination and packaging codes: e.g. WA8721-AEC
  2. Inductance tested at 1 MHz, 0.1 Vrms, 0 Adc.
  3. DCR measured at 25°C on a micro-ohmmeter. For other operating temperatures, use this DCR at Temperature calculator.
  4. SRF measured using an Agilent/HP 4395A or equivalent.
  5. Isat: DC current at 25°C that causes the specified inductance drop from its value without current. Temperature derating curves.
  6. Irms: Current that causes the specified temperature rise from 25°C ambient. This information is for reference only and does not represent absolute maximum ratings. Temperature derating curves.
    Irms testing was performed on 0.75 inch wide × 0.25 inch thick copper traces in still air. Temperature rise is highly dependent on many factors including pcb land pattern, trace size, and proximity to other components. Therefore temperature rise should be verified in application conditions.

Anschlüsse:

  • E = RoHS compliant tin-silver over copper terminations.
  • S = non-RoHS tin-lead (63/37). (Special order, added cost)

Verpackung:

  • C = 7″ machine-ready reel. EIA-481 embossed plastic tape (1000 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
  • D = 13″ machine-ready reel. EIA-481 embossed plastic tape. Factory order only, not stocked (3500 parts per full reel).
Umwelt/Umgebung
Umwelt/Umgebung:
RoHS-konform , Halogenfrei
Umgebungstemperaturbereich:
–40°C to +125°C with (40°C rise) Irms current
Lagertemperaturbereich:
Component: −55°C to +165°C
Tape and reel packaging: −55°C to +80°C
Maximale Bauteiltemperatur:
+165°C (Ambient + temperature rise)
Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):
See FIT/MTBF Calculations

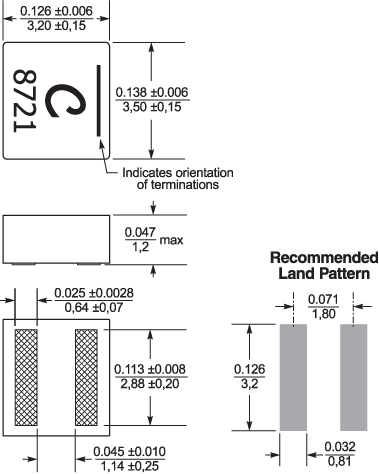

Physikalische Eigenschaften



Gurt/Rolle-Spezifikationen


Parts per reel Reel dimensions (mm) Tape dimensions (mm) Orientation
7" (178 mm) 13" (330 mm) A B C D E W P Po P1 H T part_or_ac.gif
1000 3500* 178/330 60/100 13 18,4 12,4 12 8 4 2 1,80 0,23

Allgemeine Spezifikation

Kernmaterial:
Composite
Verpackung:
1000/7″ reel; 3500/13″ reel Plastic tape: 12 mm wide, 0.23 mm thick, 8 mm pocket spacing, 1.8 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):
1 (unlimited floor life at <30°C / 85% relative humidity)
Löttemperaturbeständigkeit:
Three reflows at >217°C for 90 seconds (+260°C ±5°C for 20 – 40 seconds), allowing parts to cool to room temperature between.
Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.
Baugruppenreinigung:
Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
