Name: KTA3030-241MEC
Brand: Coilcraft
SKU: KTA3030-241MEC
Price: 0.67 USD
Availability: InStock

KTA3030-241MEC

Für weitere Informationen und Spezifikationen zum Bauteil.

Gehe zu Baureihe

Jetzt kaufen:

Anzahl	Einzelpreis
1	$2,14
100	$1,89
300	$1,42
600	$0,86
1000	$0,67
2500	$0,57
5000	$0,53

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Tolerance

M = 20%

Termination

E = Tin-silver (96.5/3.5) over copper

Packaging

C = 7" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Designer-Kits:

Kit	Werte	Preis
C524	6 (3 of each)	$45,00

Technische Daten

Electrical specifications at 25°C. Operating voltage 100 V**

Teilenummer 1	Induktivität (nH) 2 (Toleranz: ±20%)	DCR (mΩ) 3		SRF typ (MHz) 4	Isat (A) 5			Irms (A) 6
Teilenummer 1	Induktivität (nH) 2 (Toleranz: ±20%)	typ	max	SRF typ (MHz) 4	10% drop	20% drop	30% drop	20°C rise	40°C rise
KTA3030-241MEC	240	2,52	2,9	235	11,7	18,9	26,5	17,2	23,6

Hinweise

When ordering, please specify packaging code: e.g. KTA3030-391MEC
Inductance tested at 1 MHz, 0.1 Vrms, 0 Adc.
DCR measured at 25°C on a micro-ohmmeter. For other operating temperatures, use this DCR at Temperature calculator.
SRF measured using an Agilent/HP 4395A or equivalent.
Isat: DC current at 25°C that causes the specified inductance drop from its value without current.
Temperature derating curves.
Irms: Current that causes the specified temperature rise from 25°C ambient. This information is for reference only and does not represent absolute maximum ratings. Temperature rise is highly dependent on many factors including pcb land pattern, trace size, air flow, and proximity to other components. Therefore temperature rise should be verified in application conditions. Temperature derating curves.

Anschlüsse:

E = Halogen free component. RoHS tin-silver (96.5/3.5) over copper terminations.

Verpackung:

C = 7" machine-ready reel
EIA-481 embossed plastic tape (2000 parts per full reel).
Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
D = 13" machine-ready reel
EIA-481 embossed plastic tape. Factory order only, not stocked (7500 parts per full reel).

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform , Halogenfrei

Umgebungstemperaturbereich:

–40°C to +125°C with (40°C rise) Irms current

Lagertemperaturbereich:

Component: –55°C to +165°C.
Tape and reel packaging: –55°C to +80°C

Maximale Bauteiltemperatur:

+165°C (ambient + temp rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Kennlinien

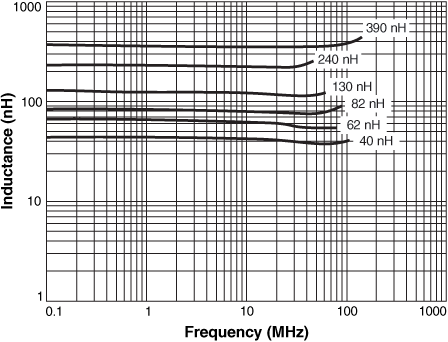

L vs Frequency

Physikalische Eigenschaften

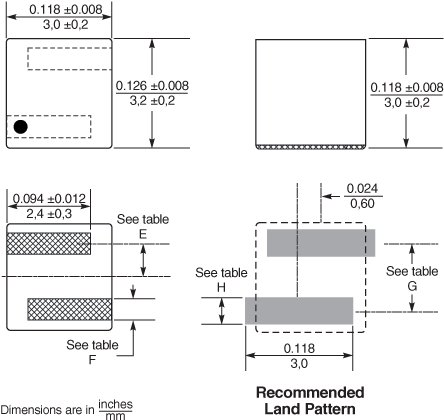

Dash	E min	E max	F min	F max	G typ	H typ
400	0.030	0.041	0.033	0.041	0.071	0.048	inches
	0,77	1,03	0,85	1,05	1,80	1,22	mm
620	0.030	0.041	0.033	0.041	0.071	0.048	inches
	0,77	1,03	0,85	1,05	1,80	1,22	mm
820	0.036	0.046	0.026	0.034	0.082	0.041	inches
	0,91	1,17	0,68	0,87	2,08	1,04	mm
131	0.036	0.046	0.026	0.034	0.082	0.041	inches
	0,91	1,17	0,67	0,87	2,08	1,04	mm
241	0.037	0.047	0.019	0.027	0.083	0.033	inches
	0,93	1,19	0,48	0,68	2,12	0,85	mm
391	0.037	0.048	0.015	0.023	0.085	0.030	inches
	0,95	1,21	0,38	0,58	2,16	0,75	mm

Gurt/Rolle-Spezifikationen

Parts per reel		Reel dimensions (mm)					Tape dimensions (mm)						Orientation
7" (178 mm)	13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
600	2000*	178/330	60/100	13	18,4	12,4	12	8	4	2	3,3	0,30

* Special order

Allgemeine Spezifikation

Kernmaterial:

Composite

Gewicht:

0.18 g

Verpackung:

Packaging 600/7″ reel; 2000/13″ reel Plastic tape: 12 mm wide, 0.4 mm thick, 8 mm pocket spacing, 3.3 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
