Datasheet

ZB1021 Flyback Transformer

for Maxim MAXIM17691A evaluation kit

Design application for MAXIM17691A evaluation kit
Discontinuous conduction mode flyback transformer
Designed to operate at 150 kHz with 17 – 36 V input
1500 Vrms, one minute isolation (hipot) between primary and secondary

Jetzt kaufen:

Anzahl	Einzelpreis
1	$5,31
200	$4,26
600	$2,56
1200	$2,00
2400	$1,73
4800	$1,58

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Maxim MAXIM17691A

Eingangsspannung	Ausgang		Leistung	fSchalt
Eingangsspannung	Sec	Aux	Leistung	fSchalt
36 V	5 V , 1,5 A	8 V , 0,005 A	7,5 W	150 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer (Hover for schematics)	Induktivität bei 0A (µH) 1 (Toleranz: ±10%)	Isat (A) 2	DCR max			Streu- induktivitätmax (µH) 3	Windungsverhältnis	Isolations- spannung (Vrms) 4
Teilenummer (Hover for schematics)	Induktivität bei 0A (µH) 1 (Toleranz: ±10%)	Isat (A) 2	Pri (Ω)	Sec (mΩ)	Aux (mΩ)	Streu- induktivitätmax (µH) 3	Pri : Sec : Aux	Isolations- spannung (Vrms) 4
ZB1021-ALD	22	3,4	0,068	18,000	288,000	0,25	1 : 0.33 : 0.5	1500

Hinweise

Inductance is for the primary, measured at 150 kHz, 0.1 Vrms, 0 Adc.
DC current that causes an inductance drop of 30% (typ) from its value without current
Leakage Inductance is for the primary, measured with secondary windings shorted together.
1500 Vrms, one minute isolation (hipot) between primary and secondary.

Anschlüsse:

RoHS-compliant. 260°C compatible. RoHS tin-silver-copper over tin over nickel over phos bronze. Other terminations available at additional cost.

Verpackung:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (200 parts per reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

Maximale Bauteiltemperatur:

+125°C (ambient + temperature rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Connect pin 5 to 6 and pin 7 to 8 on the PC board

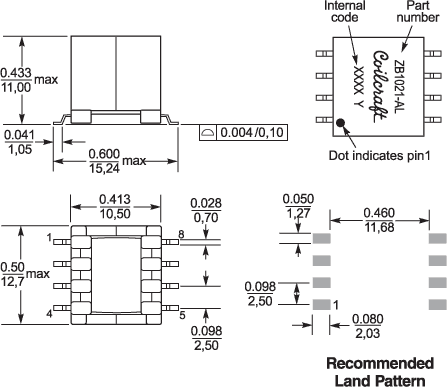

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	38,4	32,4	32	24	4	2	11,2	0,5

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

3.85 g

Verpackung:

200 per reel, 13″ reel Plastic tape: 32 mm wide, 0.5 mm thick, 24 mm pocket spacing, 11.2 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
