Forward Mode Transformer

for 25 Watt Applications

Developed for Texas Instruments TPS23754 PWM Controller
Designed for forward topology operating at 250 kHz

Jetzt kaufen:

Anzahl	Einzelpreis
1	$4,15
175	$3,54
700	$3,09
1400	$2,41
2800	$2,07
5000	$1,88

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Termination

L = Tin-silver-copper over tin over nickel

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Texas Instruments TPS23754

Eingangsspannung	Ausgang 1		Leistung	fSchalt
Eingangsspannung	Sec	Bias	Leistung	fSchalt
20 V — 57 V	5 V , 4,8 A	12 V , 0,02 A	25 W	250 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer (Hover for schematics)	Induktivität min (µH) 2	DCR max 3			Streu- induktivitätmax (µH) 4	Windungsverhältnis 5	Isolations- spannung (Vrms) 6
Teilenummer (Hover for schematics)	Induktivität min (µH) 2	Pri (mΩ)	Sec (mΩ)	Bias (mΩ)	Streu- induktivitätmax (µH) 4	Pri : Sec : Bias	Isolations- spannung (Vrms) 6
WA8515-ALD	90	146	25	494	0,816	1 : 0.406 : 0.813	1500

Hinweise

Output is with the secondary windings connected in parallel. Bias winding output is 12 V, 20 mA.
Inductance measured at 250 kHz, 0.1 Vrms, 0 Adc.
DCR for the secondary is measured with the windings connected in parallel. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance is for the primary and is measured with the secondary shorted.
Turns ratio is with the secondary windings connected in parallel.
1500 Vrms one minute isolation primary and bias to secondary.

Länge Anschlusspin:

RoHS-compliant. 260°C compatible. Tin-silver-copper over tin over nickel over phos bronze.

Anschlüsse:

RoHS tin-silver-copper over tin over nickel over phos bronze. Other terminations available at additional cost.

Verpackung:

175 per 13″ reel. Plastic tape: 32 mm wide, 0.6 mm thick, 28 mm pocket spacing, 13.40 mm pocket depth.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

−40°C to +85°C

Lagertemperaturbereich:

Component: −40°C to +125°C
Tape and reel packaging: −40°C to +80°C

Maximale Bauteiltemperatur:

+125°C (ambient + temperature rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Secondary windings to be connected
in parallel on PC board.

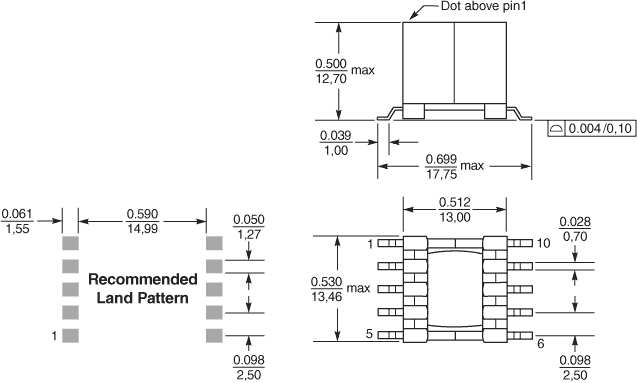

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	38,4	32,4	32	28	4	2	13,4	0,6

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

6.7 g

Verpackung:

175 per 13″ reel Plastic tape: 32 mm wide, 0.6 mm thick, 28 mm pocket spacing, 13.40 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C allowing parts to cool to room temperature between cycles.

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
