Datasheet 3D Model

PA6284 Flyback Transformer

for STMicroelectronics STEVAL-ILL055V1

Designed for 11 Watt applications with 185 – 264 Vac input
20 V, 10 mA auxiliary winding output

Jetzt kaufen:

Muster anfordern:

Typische Anwendung

Funktioniert mit STMicroelectronics STEVAL-ILL055V1

Eingangsspannung	Ausgang 1		Leistung	fSchalt
Eingangsspannung	Sec	Aux	Leistung	fSchalt
185 V — 264 V	12 V , 0,64 A	20 V , 0,01 A	12 W	100 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (mH) 3 (Toleranz: ±10%)	DCR max 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis	Isolations- spannung (Vrms)
Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (mH) 3 (Toleranz: ±10%)	Pri (Ω)	Sec (mΩ)	Aux (mΩ)	Streu- induktivitätmax (µH) 5	Pri : Sec : Aux	Isolations- spannung (Vrms)
PA6284-ALD	1,40	3,030	85,000	570,000	25	1 : 0.136 : 0.144	1500

Hinweise

Output is of the secondary winding. Auxiliary winding output:20 V, 10 mA.
When ordering, please specify packaging code: e.g. PA6284-ALD
Inductance measured at 100 kHz, 1.0 Vrms, 0 Adc
DCR for the secondary is with the windings connected in parallel, measured at 25°C. For other
operating temperatures, use this DCR at Temperature calculator.
Leakage inductance is for the primary and is measured with the secondary shorted.

Anschlüsse:

RoHS tin-silver over tin over nickel over phos bronze.

Verpackung:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

−40°C to +85°C

Lagertemperaturbereich:

Component: −40°C to +125°C
Tape and reel packaging: −40°C to +80°C

Maximale Bauteiltemperatur:

+125°C (ambient + temp rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

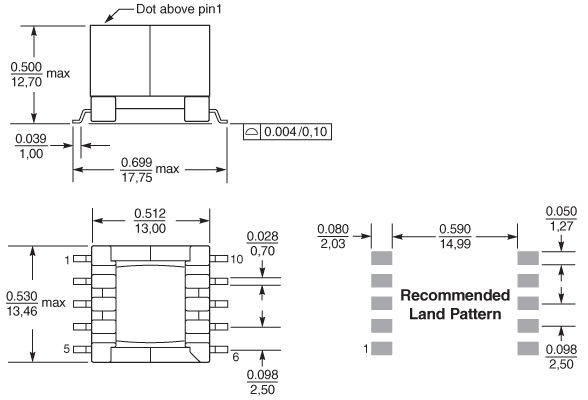

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
750	330	100	13	38,4	32,4	32	28	4	2	12,93	0,5

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

6.2 g

Verpackung:

175 per 13″ reel Plastic tape: 32 mm wide, 0.5 mm thick, 28 mm pocket spacing, 12.93 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
