MA5281 Flyback Transformer

for TI TPS23756 15 W PoE Converter

Flyback for Texas Instruments TPS23756 High Power/High Efficiency PoE Interface and DC/DC Controller

Jetzt kaufen:

Anzahl	Einzelpreis
1	$5,35
100	$4,58
250	$3,99
500	$3,48
1000	$2,70
2500	$2,33
5000	$2,14

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Texas Instruments TPS23756

Eingangsspannung	Ausgang 1		Leistung	fSchalt
Eingangsspannung	Sec	Bias	Leistung	fSchalt
10 V — 57 V	12 V , 1,25 A	11,5 V , 0,015 A	15 W	250 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 2,8 A (µH)	DCR max 4				Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 2,8 A (µH)	Pri (Ω)	Sec (mΩ)	Drive (mΩ)	Bias (mΩ)	Streu- induktivitätmax (µH) 5	Pri : Sec : Drive : Bias	Isolations- spannung (Vrms) 7
MA5281-BLD	45,0	40,5	0,060	58,000	323,000	370,000	0,550	1 : 0.57 : 0.52 : 0.57	1500

Hinweise

Output of the secondary is with the windings connected in parallel. Aux winding output is 2.5 V, 20 mA.
When ordering, please specify packaging code: e.g. MA5281-BLD
Inductance is for the primary, measured at 250 kHz, 0.1 Vrms, 0 Adc.
DCR for the primary and the secondary is measured with the windings connected in parallel. DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance is for the primary, measured with the windings connected in parallel with the secondary windings shorted.
Turns ratios are with the primary windings and the secondary windings connected in parallel.
1500 Vrms, one minute isolation from primary and bias to secondary windings.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver (96.5/3.5) over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: −40°C to +125°C
Tape and reel packaging: −40°C to +80°C

Maximale Bauteiltemperatur:

+125°C (Ambient + temperature rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Primary windings and secondary windings
to be connected in parallel on the PC board.

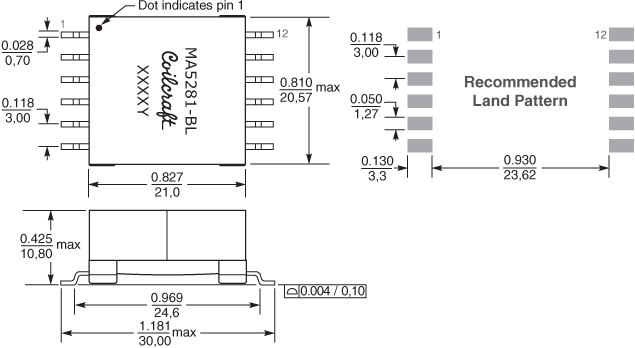

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	50,4	44,4	44	28	4	2	11,9	0,4

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

11.3 g

Verpackung:

175 per 13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 28 mm pocket spacing, 11.9 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. More info.
