Forward Mode Transformers

for TI TPS23756 PoE Interface

Developed for use with Texas Instruments TPS23756 High Power / High Efficiency PoE Interface and DC / DC Controller.
Designed for forward topology operating at 250 kHz with an extended input voltage range of 10 – 57 V.

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$4,24
175	$3,88
700	$3,28
1400	$2,75
2800	$2,47
5000	$2,25

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit Texas Instruments TPS23756

Teilenummer	Eingangsspannung	Ausgang 1		Leistung	fSchalt
Teilenummer	Eingangsspannung	Sec	Bias	Leistung	fSchalt
JA4249-CLD	10 V — 57 V	5 V , 5 A	12 V , 0,02 A	25 W	250 kHz
JA4667-ALD	10 V — 57 V	12 V , 2 A	12 V , 0,02 A	25 W	250 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität min (µH) 3	DCR max 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität min (µH) 3	Pri (Ω)	Sec (mΩ)	Bias (mΩ)	Streu- induktivitätmax (µH) 5	Pri : Sec : Bias	Isolations- spannung (Vrms) 7
JA4249-CLD	90	0,018	15,000	320,000	0,120	1 : 0.8 : 1.9	1500
JA4667-ALD	90	0,018	47,000	320,000	0,085	1 : 1.9 : 1.9	1500

Hinweise

Output is with the secondary windings connected in parallel. Bias winding output is 12 V, 20 mA.
When ordering, please specify a packaging code: JA4667-ALD.
Inductance is measured at 250 kHz, 0.2 Vrms, 0 Adc.
DCR for the secondary is measured with the windings connected in parallel.
Leakage inductance is for the primary and is measured with the secondary shorted.
Turns ratio is with the primary windings and secondary windings connected in parallel.
1500 Vrms isolation from primary and bias to secondary.

Anschlüsse:

RoHS-compliant 260°C compatible. Tin-silver (96.5/3.5) over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +125°C

Lagertemperaturbereich:

Component: –40°C to +125°C.
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Primary windings and secondary windings
to be connected in parallel on the pc board.

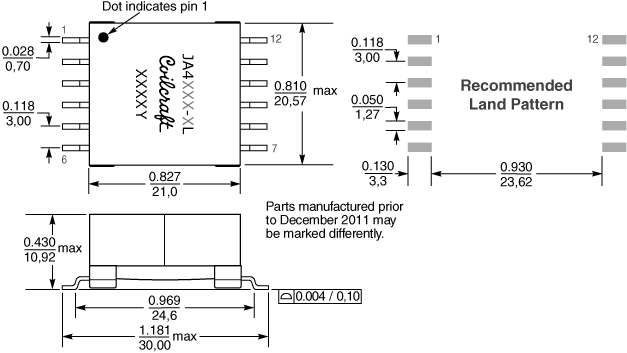

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	50,4	44,4	44	32	4	2	11,9	0,4

Allgemeine Spezifikation

Verpackung:

175 per 13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 32 mm pocket spacing, 11.9 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. For other solvents, see Doc787_PCB_Washing.pdf.
