Datasheet 3D Model

GA3544 Flyback Transformer

for TI UCD3K Digital Power Controller

Specified by Texas Instruments for use in the Bias Power Supply for their UCD3K Digital Power Controller
Designed to meet UL/CSA/IEC 60950 Reinforced Insulation Class; 3 mm creepage/clearance

Jetzt kaufen:

Anzahl	Einzelpreis
1	$4,82
200	$4,14
600	$3,61
1200	$3,13
2400	$2,69
5000	$2,47

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Texas Instruments UCD3K

AC Input Voltage	Ausgang		Leistung	fSchalt
AC Input Voltage	S1	Sense	Leistung	fSchalt
85 V — 265 V	12 V , 0,2 A	12 V , 0,2 A	5 W	100 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer (Hover for schematics)	Induktivität bei 0A (mH) 1 (Toleranz: ±10%)	Induktivität min bei 0,3 A (mH)	DCR max 2				Streu- induktivitätmax (µH) 3	Windungsverhältnis	Isolations- spannung (Vrms) 4
Teilenummer (Hover for schematics)	Induktivität bei 0A (mH) 1 (Toleranz: ±10%)	Induktivität min bei 0,3 A (mH)	Pri (Ω)	S1 (mΩ)	Sense (mΩ)	P1 (mΩ)	Streu- induktivitätmax (µH) 3	Pri : S1 : Sense : P1	Isolations- spannung (Vrms) 4
GA3544-BL	2,3	1,6	0,860	109,000	155,000	131,000	17,6	1 : 0.158 : 0.079 : 0.158	3000

Hinweise

Inductance measured at 100 kHz, 0.1 Vrms, 0 Adc using an Agilent/ HP 4263B impedance analyzer or equivalent.
DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance is for the primary and is measured with the secondary shorted.
Isolation: 3000 Vrms, one minute Pri and P1 to S1 and Sense; 1500 Vrms all windings to core

Anschlüsse:

RoHS-compliant. Tin-silver (96.5/3.5) over tin over copper terminations.

Umwelt/Umgebung

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C.
Tray packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

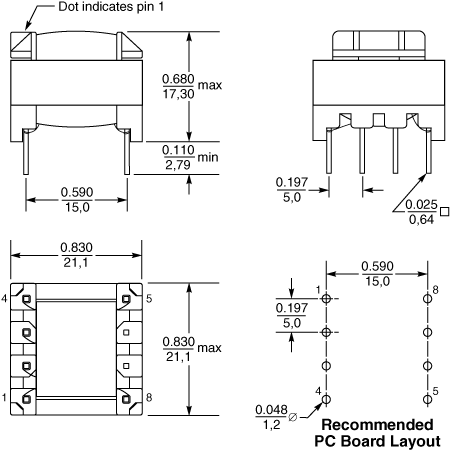

Pläne/Diagramme

Physikalische Eigenschaften

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

13.4 g

Verpackung:

Packaged 100 per tray

Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Baugruppenreinigung:

Tested with pure water or alcohol only. For other solvents, see Doc787_PCB_Washing.pdf.
