GA3366-BL Flyback Transformer

for ON Semiconductor NCP1606

Developed for ON Semiconductor NCP1606 PFC Controller
Designed for 90 W application

Jetzt kaufen:

Anzahl	Einzelpreis
1	$8,75
100	$7,49
250	$6,53
500	$5,66
1000	$4,93
2500	$4,23
5000	$3,87

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit ON Semiconductor NCP1606

AC Input Voltage	Ausgang 1		Leistung	fSchalt
AC Input Voltage	Sec	Aux	Leistung	fSchalt
85 V — 265 V	19,5 V , 4,62 A	16 V , 0,02 A	90 W	100 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±10%)	Induktivität min bei 3,1 A (µH)	DCR max 3			Streu- induktivitätmax (µH)	Windungsverhältnis	Isolations- spannung (Vrms) 4
Teilenummer (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±10%)	Induktivität min bei 3,1 A (µH)	Pri (Ω)	Sec (mΩ)	Aux (mΩ)	Streu- induktivitätmax (µH)	Pri : Sec : Aux	Isolations- spannung (Vrms) 4
GA3366-BL	300	270	0,210	5,300	73,000	7,45	1 : 0.147 : 0.118	3000

Hinweise

Output of the auxiliary winding is 16 V, 20 mA.
Inductance measured at 100 kHz, 1.1 Vrms, 0 Adc using an Agilent/ HP 4263B impedance analyzer or equivalent.
DCR for the secondary is with the windings connected in parallel
3000 Vrms primary and auxiliary to secondary isolation.

Anschlüsse:

L = RoHS compliant tin-silver over tin over copper.
T = RoHS tin-silver-copper (95.5/4/0.5). (Special order, added cost)
S = non-RoHS tin-lead (63/37). (Special order, added cost)

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +125°C

Lagertemperaturbereich:

Component: –40°C to +125°C.
Tray packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

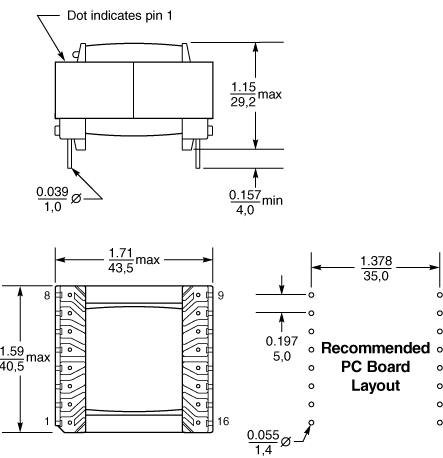

Pläne/Diagramme

Secondary windings to be connected
in parallel on the PC board

Physikalische Eigenschaften

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

68 g

Verpackung:

30 parts per tray

Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Baugruppenreinigung:

PCB washing Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. See Doc787_PCB_Washing.pdf.
