3D Model Datasheet

Flyback Transformers

Developed for Monolithic Power Systems MP8007 Flyback Reference Design for IEEE802.3af compliant PoE applications.
Operates in continuous conduction mode with 36 – 57 V input.

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$4,41
175	$3,55
700	$2,22
1400	$1,72
2800	$1,49
5000	$1,36

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit MPS MP8007

Teilenummer	Eingangsspannung	Ausgang 1		Leistung	fSchalt
Teilenummer	Eingangsspannung	Sec	Aux	Leistung	fSchalt
CX9629-AL_	36 V — 57 V	12 V , 1 A	6,8 V , 0,02 A	12 W	100 kHz
CX9628-AL_	36 V — 57 V	5 V , 2,5 A	6,8 V , 0,02 A	12 W	100 kHz
CX9649-AL_	36 V — 57 V	24 V , 0,5 A	6,8 V , 0,02 A	12 W	100 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 2 A (µH)	DCR max (Ω) 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 2 A (µH)	Pri	Sec	Aux	Streu- induktivitätmax (µH) 5	Pri : Sec : Aux	Isolations- spannung (Vrms) 7
CX9629-AL_	42,9	38,6	0,100	0,020	0,100	1,0	1 : 0.45 : 0.25	1500
CX9628-AL_	43,7	39,3	0,095	0,009	0,094	1,0	1 : 0.2 : 0.25	1500
CX9649-AL_	45,3	40,8	0,100	0,090	0,100	1,0	1 : 0.9 : 0.25	1500

Hinweise

Output is with the secondary windings connected in parallel.
When ordering, please specify packaging code: e.g. CX9649-ALD
Inductance is for the primary, measured at 100 kHz, 0.1 Vrms, 0 Adc
DCR for the secondary is with both windings connected in parallel.
Leakage inductance measured between pins 1 and 3 with all other pins shorted.
Turns ratio is with the secondary windings connected in parallel.
1500 Vrms, 5 mA, one minute isolation (hipot) between primary and auxiliary to secondary.

Anschlüsse:

RoHS-compliant. 260°C compatible. RoHS tin-silver-copper (95.5/3.8/0.7) over tin over nickel over phos bronze terminations.

Verpackung:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

Maximale Bauteiltemperatur:

+125°C (ambient + temp rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

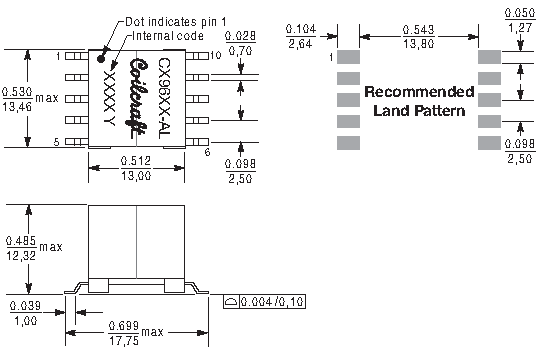

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	38,4	32,4	32	28	4	2	12,98	0,60

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

6.0 – 6.2 g

Verpackung:

175 per 13″ reel Plastic tape: 32 mm wide, 0.6 mm thick, 28 mm pocket spacing, 12.93 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More Info.
