3D Model Datasheet

B0863-B Transformer

for PoE Powered Devices

Developed for Maxim MAX5941B PoE Interface/PWM Controller
IEEE 802.3af compliant PoE forward converter applications
Low profile, surface mount transformer
275 kHz switching frequency at a 50% duty cycle

Jetzt kaufen:

Anzahl	Einzelpreis
1	$4,66
200	$3,99
600	$3,48
1000	$2,71
2000	$2,33
5000	$2,14

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit Maxim MAX5941B

Eingangsspannung	Ausgang 1	Leistung	fSchalt
28 V — 60 V	3,3 V , 4 A	13 W	10 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität min (µH) 3	DCR max (Ω) 4					Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität min (µH) 3	Pri	Sec	Drive	Bias	Reset	Streu- induktivitätmax (µH) 5	Pri : Sec : Drive : Bias : Reset	Isolations- spannung (Vrms) 7
B0863-BL_	165,0	0,061	0,008	0,020	1,290	1,100	0,75	1 : 0.24 : 0.24 : 1.3 : 1	1500

Hinweise

Output is with the the secondary windings connected in parallel.
When ordering, please specify packaging code: e.g. B0863-BLD
Inductance is for the primary, measured at 10 kHz, 0.1 Vrms, 0 Adc.
DCR for the secondary is measured with the windings connected in parallel. DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator
Leakage inductance is for the primary with all other windings shorted.
Turns ratio is with the secondary windings connected in parallel.
Isolation is measured from the primary, reset and bias windings to the secondary and drive windings.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

Verpackung:

D = 13" machine-ready reel
EIA 481 embossed plastic tape (200 parts per full reel).
B = Less than full reel
In tape, but not machine-ready. To have a leader and trailer added ($25 charge), use code letter D instead.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Secondary windings to be connected
in parallel on the PC board

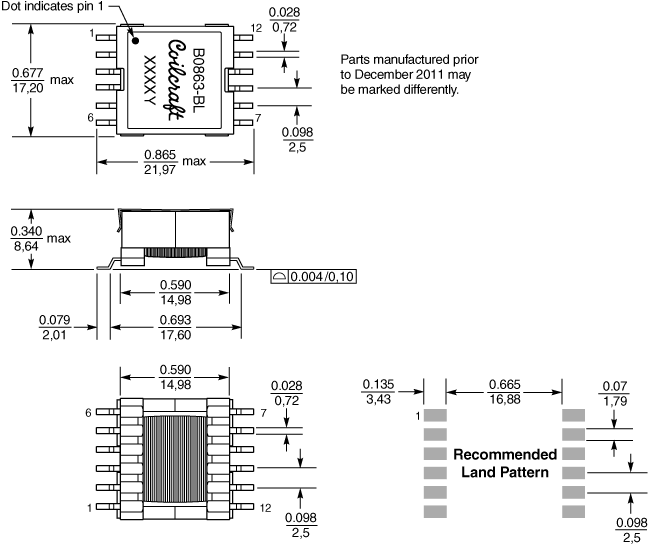

Physikalische Eigenschaften

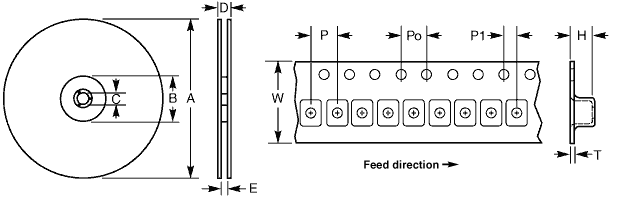

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	28	4	2	9,6	0,35

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

5.6 g

Verpackung:

200 per 13″ reel Plastic tape: 44 mm wide, 0.35 mm thick, 28 mm pocket spacing, 9.6 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. More info.
