Datasheet 3D Model

SMT Gate Drive Transformer

Designed for transformer coupled MOSFETand IGBT gate drive circuits
Specified by Texas Instruments for its POE+PHYTEREV-I/-E evaluation board
Specified by Microsemi for its PD70211EVB51F-12 evaluation board
Operating frequency from 50 kHz to 2 MHz
Space saving surface mount package

Jetzt kaufen:

Anzahl	Einzelpreis
1	$2,07
350	$1,78
700	$1,56
1400	$1,35

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

C = 7" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Technische Daten

Electrical specifications at 25°C.

Teilenummer 1 (Hover for schematics)	Induktivität min (µH) 2	DCR max 3		Streu- induktivitätmax (µH) 4	Windungsverhältnis	Kapazität max (pF)	SRF min (MHz) 5	Volt-Zeit- Produkt (V-µs) 6	Frequenz (kHz)	Isolations- spannung (Vrms) 7
Teilenummer 1 (Hover for schematics)	Induktivität min (µH) 2	Pri (Ω)	Sec (mΩ)	Streu- induktivitätmax (µH) 4	Pri : Sec	Kapazität max (pF)	SRF min (MHz) 5	Volt-Zeit- Produkt (V-µs) 6	Frequenz (kHz)	Isolations- spannung (Vrms) 7
FA2659-ALC	296	0,795	655,000	1,5	1 : 1	21,9	1,4	34,2	50 — 2000	1591

Hinweise

When ordering, please specify termination and packaging codes: e.g. FA2659-ALC
Inductance measured at 100 kHz, 0.1 Vrms, 0 Adc.
DCR at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance measured at 100 kHz, 0.1 Vrms with secondary pins shorted.
SRF measured with coils connected in series using an Agilent/HP 4192 or equivalent.
Based on Bsat of the core at 25°C and number of turns of the primary.
2250 VDC / 1591 Vrms, one minute isolation (hipot) between primary and secondary.

Anschlüsse:

L = RoHS compliant tin-silver over tin over nickel over phos bronze.
T = RoHS tin-silver-copper (95.5/4/0.5). (Special order, added cost)
S = non-RoHS tin-lead (63/37). (Special order, added cost)

Verpackung:

C = 7″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
D = 13″ machine-ready reel. EIA-481 embossed plastic tape. Factory order only, not stocked (750 parts per full reel).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to C.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +125°C

Lagertemperaturbereich:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

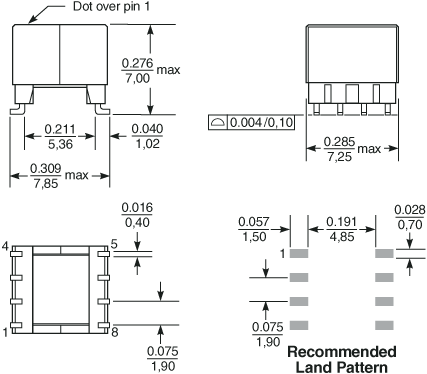

Pläne/Diagramme

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel		Reel dimensions (mm)					Tape dimensions (mm)						Orientation
7" (330 mm)	13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	750*	178/330	60/100	13	30,4	24,4	24	12	4	2	7,0	0,4

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

700 mg

Verpackung:

175/7″reel; 750/13″ reel Plastic tape: 24 mm wide, 0.4 mm thick, 12 mm pocket spacing, 7.0 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. More info.
