3D Model Datasheet

SMT Gate Drive Transformer

for LTC DC1739B-C Active Clamp Converter

Developed for Linear Technology DC1739B-C Active Clamp forward Converter
Requires only 1.1 sq cm of board space; only 3 mm high

Jetzt kaufen:

Anzahl	Einzelpreis
1	$6,73
250	$5,08
500	$3,06
1000	$2,38
2000	$2,03
5000	$1,92

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

C = 7" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Technische Daten

Electrical specifications at 25°C.

Teilenummer 1 (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±25%)	DCR max (Ω) 3		Streu- induktivitätmax (nH) 4	Windungsverhältnis	Volt-Zeit- Produkt (V-µs)	Isolations- spannung (Vrms) 5
Teilenummer 1 (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±25%)	Pri	Sec	Streu- induktivitätmax (nH) 4	Pri : Sec	Volt-Zeit- Produkt (V-µs)	Isolations- spannung (Vrms) 5
CV9052-AL_	932	1,03	0,85	900	1 : 0.8	20	1500

Hinweise

When ordering, please specify packaging code: e.g. CV9052-ALC
Inductance is tested between pins 1 and 3 at 100 kHz, 0.05 Vrms, 0 Adc.
DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance is for the primary, measured at 100 kHz, 0.05 Vrms, 0 Adc with the secondary windings shorted.
1500 Vrms, one minute isolation from primary to secondary.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations.

Verpackung:

C = 7″ machine ready reel. EIA-481 embossed plastic tape (500 per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
D = 13″ machine ready reel. EIA-481 embossed plastic tape, factory order only, not stocked (1200 per full reel).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to C.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Maximale Bauteiltemperatur:

+105°C (ambient + temp rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

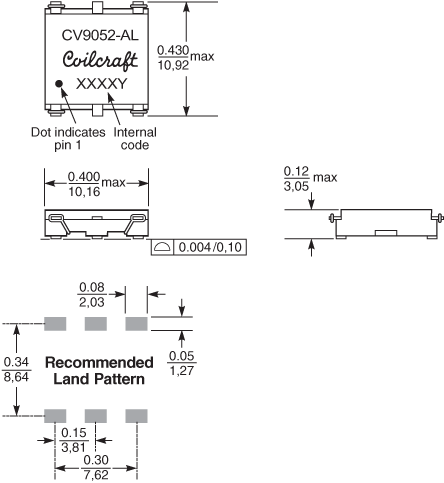

Pläne/Diagramme

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

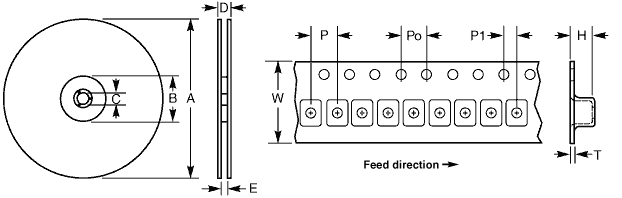

Parts per reel		Reel dimensions (mm)					Tape dimensions (mm)						Orientation
7" (178 mm)	13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
500	1200*	178/330	60/100	13	30,4	24,4	24	16	4	2	3,05	0,3

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

0.35g

Verpackung:

350/7″ reel; 1200/13″ reel Plastic tape: 24 mm wide, 0.3 mm thick, 16 mm pocket spacing, 3.05 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
