DR0810 Series

Power Inductors

RoHS-konform

Coilcraft DR0810 Series radial-leaded power inductors provide a low-cost, high-efficiency option for choke applications. They feature industry-standard lead spacing and are available in a wide range of inductance values and current ratings up to 9.5 Amps.

  • Industry standard 5 mm lead spacing
  • PVC sleeve protects the winding
  • Low-cost ferrite core through-hole (TH) chokes
  • Wide range of values and current ratings​
Jetzt kaufen:
Anzahl Einzelpreis
1 $0,66
300 $0,58
600 $0,35
1200 $0,27
3000 $0,25
6000 $0,23

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.
Muster anfordern:

Technische Daten

Electrical specifications at 25°C.

Teilenummer Induktivität (µH) 1 Toleranz (%) DCR max (Ω) 2 SRF typ (MHz) 3 Isat (A) 4 Irms (A) 5
10% drop 20% drop 30% drop 20°C rise 40°C rise
DR0810-332L 3,3 20 0,010 47,0 8,9 10,2 11,0 7,0 9,5
DR0810-562L 5,6 20 0,020 28,0 6,2 7,4 8,2 5,8 8,1
DR0810-682L 6,8 20 0,020 26,0 5,6 6,7 7,4 5,2 7,4
DR0810-822L 8,2 20 0,020 25,0 5,2 6,2 6,8 4,6 6,7
DR0810-103L 10 10 0,030 23,0 5,1 6,1 6,6 4,0 6,0
DR0810-123L 12 10 0,030 20,0 4,0 4,6 5,1 3,8 5,7
DR0810-153L 15 10 0,040 18,0 3,8 4,5 5,0 3,5 5,3
DR0810-183L 18 10 0,040 15,0 3,5 4,1 4,5 3,3 5,0
DR0810-223L 22 10 0,050 14,0 3,4 4,0 4,4 3,1 4,6
DR0810-273L 27 10 0,070 11,0 3,1 3,7 4,0 2,8 4,3
DR0810-333L 33 10 0,080 10,0 2,9 3,4 3,7 2,6 3,9
DR0810-393L 39 10 0,090 10,0 2,5 2,9 3,2 2,4 3,6
DR0810-473L 47 10 0,10 10,0 2,3 2,7 3,0 2,1 3,2
DR0810-563L 56 10 0,15 8,0 1,9 2,2 2,5 1,9 2,9
DR0810-683L 68 10 0,17 7,0 2,0 2,3 2,5 1,7 2,5
DR0810-823L 82 10 0,20 7,0 1,7 2,0 2,2 1,4 2,2
DR0810-104L 100 10 0,22 6,0 1,5 1,8 2,0 1,2 1,8
DR0810-124L 120 10 0,29 5,0 1,2 1,5 1,6 1,1 1,7
DR0810-154L 150 10 0,34 4,0 1,1 1,4 1,5 1,1 1,6
DR0810-184L 180 10 0,38 4,0 1,1 1,3 1,4 1,0 1,5
DR0810-224L 220 10 0,44 4,0 1,0 1,2 1,3 0,93 1,4
DR0810-274L 270 10 0,62 4,0 0,90 1,1 1,2 0,86 1,3
DR0810-334L 330 10 0,70 4,0 0,88 1,0 1,1 0,80 1,2
DR0810-394L 390 10 0,88 3,0 0,86 0,98 1,0 0,73 1,1
DR0810-474L 470 10 1,0 3,0 0,78 0,90 0,99 0,66 0,97
DR0810-564L 560 10 1,1 2,0 0,72 0,85 0,93 0,60 0,86
DR0810-684L 680 10 1,5 2,0 0,62 0,72 0,79 0,53 0,76
DR0810-824L 820 10 1,7 2,0 0,54 0,67 0,72 0,46 0,66
DR0810-105L 1000 10 2,2 2,0 0,50 0,63 0,69 0,40 0,55
Hinweise
  1. Inductance tested at 100 kHz, 0.1 Vrms, 0 Adc on an Agilent/HP 4263B LCR meter or equivalent.
  2. DCR at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
  3. SRF measured using an Agilent/HP 4191A or equivalent. Details
  4. Isat: DC current at 25°C that causes the specified inductance drop from its value without current.
    Temperature derating curves.
  5. Irms: Current that causes the specified temperature rise from 25°C ambient. This information is for reference only and does not represent absolute maximum ratings. Temperature derating curves.

Anschlüsse:

  • RoHS compliant tin-silver over tin over copper over steel
Umwelt/Umgebung
Umwelt/Umgebung:
RoHS-konform
Umgebungstemperaturbereich:
−40°C to +85°C with (40°C rise) Irms
Lagertemperaturbereich:
Component: −40°C to +125°C
Packaging trays or tape: −40°C to +80°C
Maximale Bauteiltemperatur:
+125°C (Ambient + temperature rise)
Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):
38 per billion hours / 26,315,789 hours, calculated per Telcordia SR-332

Kennlinien

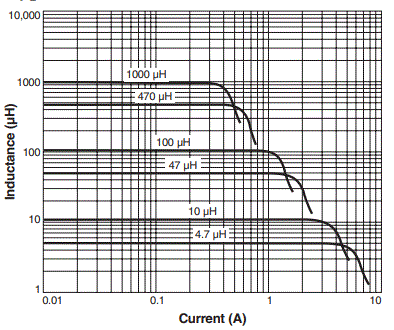

Inductance vs Current

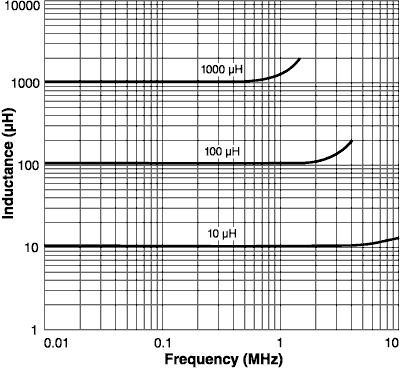

Inductance vs Frequency

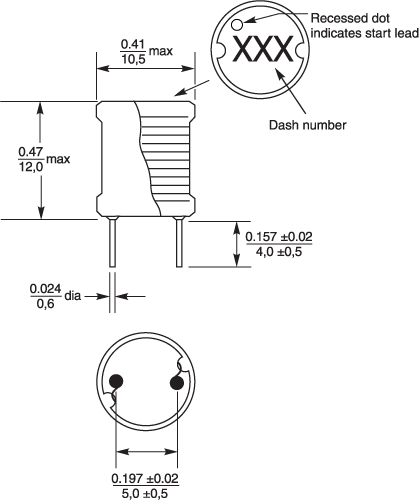

Physikalische Eigenschaften


Allgemeine Spezifikation

Kernmaterial:
Ferrite
Gewicht:
2.0 – 2.7 g
Verpackung:
300 parts per tray. 800 parts in fan-fold tape

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):
1 (unlimited floor life at <30°C / 85% relative humidity)
Löttemperaturbeständigkeit:
Three reflows at >217°C for 90 seconds (+260°C ±5°C for 20 – 40 seconds), allowing parts to cool to room temperature between.
Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.
Baugruppenreinigung:
Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
