Datasheet 3D Model

JA4641 Flyback Transformer

for Silicon Laboratories Si3402 PD Controller

Developed for Silicon Laboratories Si3402 PD Controller up to 15 W
Designed to operate in continuous mode at 250 kHz
36 – 72 Vdc input
AEC-Q200 Grade 3 (−40°C to +85°C)

今すぐ購入:

個数	単価
1	$3.67
175	$3.14
700	$2.75
1400	$2.14
2800	$1.83
5000	$1.66

大量のご注文または在庫のない商品については、お見積もりをご依頼ください。

Packaging

D = 13" machine-ready reel

B = Less than full reel

. 在庫あり、即日出荷可能.

サンプルを依頼:

一般的な用途

Skyworks Si3402に対応

入力電圧	出力	電力	Fsw
36 V — 72 V	24 V , 0.63 A	15 W	250 kHz

仕様

Electrical specifications at 25°C.

部品番号 (Hover for schematics)	インダクタンス＠0A (µH) 1 (公差: ±10%)	最小インダクタンス＠ 2 A (µH)	DCR max		漏れインダクタンス最大 (µH) 2	巻数比	絶縁電圧 (Vrms) 3
部品番号 (Hover for schematics)	インダクタンス＠0A (µH) 1 (公差: ±10%)	最小インダクタンス＠ 2 A (µH)	Pri (Ω)	Sec (mΩ)	漏れインダクタンス最大 (µH) 2	Pri : Sec	絶縁電圧 (Vrms) 3
JA4641-ALD	40	36	0.100	275.000	0.56	1 : 2	1500

メモ

Inductance is for the primary, measured at 200 kHz, 0.2 Vrms, 0 Adc
Leakage inductance is for the primary, measured with secondary windings shorted together.
1500 Vrms, one minute isolation (hipot) between primary and secondary.

終端処理:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations Other terminations available at additional cost.

パッケージ:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).

環境

環境:

RoHS準拠

周囲温度範囲:

–40°C to +85°C

保管温度範囲:

Component: −40°C to +125°C
Tape and reel packaging: −40°C to +80°C

時間内の障害（FIT）/平均障害間隔（MTBF）:

See FIT/MTBF Calculations

回路図

Connect pin 7 to 8 and pin 9 to 10 on the PC board.

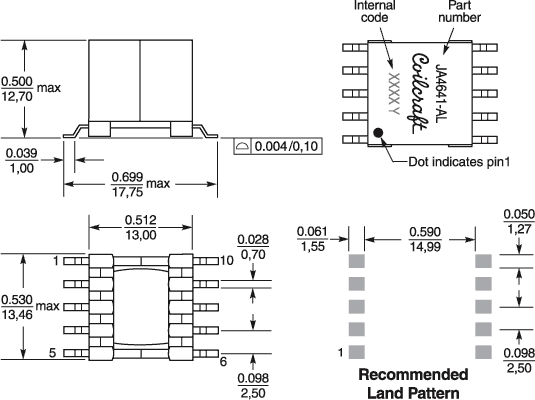

物理的特徴

テープ＆リール仕様

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	38,4	32,4	32	28	4	2	13,4	0,60

一般仕様

コア材料:

Ferrite

重量:

6.79 g

パッケージ:

175 per 13″ reel Plastic tape: 32 mm wide, 0.6 mm thick, 28 mm pocket spacing, 13.4 mm pocket depth

はんだ付け/洗浄

湿度感度レベル（MSL）:

1 (unlimited floor life at <30°C / 85% relative humidity)

はんだに対する耐熱性:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

はんだ付けする前に、 Coilcraftコンポーネントのはんだ付けを参照してください。

PCB洗浄:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
