PDMC-T124

Name: PDMC-T124NL
Brand: Coilcraft
SKU: PDMC-T124NL
Price: 4.99 USD
Availability: InStock

PDMC-T124NL

部品の詳細情報と仕様について

シリーズへ移動

今すぐ購入:

個数	単価
1	$8.51
25	$7.45
100	$6.51
250	$5.70
500	$4.99

大量のご注文または在庫のない商品については、お見積もりをご依頼ください。

Termination

L = Tin-silver (96.5/3.5) over copper

. 在庫あり、即日出荷可能.

サンプルを依頼:

仕様

Electrical specifications at 25°C.

部品番号	ライン	コモンモードピークインピーダンス (kΩ)	インダクタンス (µH) 1 (公差: ±30%)	漏れインダクタンス最大 (µH) 2	Irms (A) 3	DCR max (mΩ) 4	絶縁電圧 (Vrms) 5
部品番号	ライン	コモンモードピークインピーダンス (kΩ)	インダクタンス (µH) 1 (公差: ±30%)	漏れインダクタンス最大 (µH) 2	Irms (A) 3	DCR max (mΩ) 4	絶縁電圧 (Vrms) 5
PDMC-T124NL	2	815 @ 1.5 MHz	120	5.4	20.0	1.45	2000

メモ

Inductance shown for each winding, measured at 10 kHz, 0.1 Vrms, 0 Adc on an Agilent/HP 4263B LCR meter or equivalent.
Leakage inductance is measured from pin 1 to pin 2 with pins 4 and 3 shorted.
Current that causes a 40°C temperature rise from 25°C ambient. This information is for reference only and does not represent absolute maximum ratings.
DCR is for each winding.
2000 Vrms, one minute isolation (hipot) between windings.

終端処理:

L = RoHS compliant tin-silver (96.5/3.5) over copper
T = RoHS tin-silver-copper (95.5/4/0.5). (Special order, added cost)
S = non-RoHS tin-lead (63/37). (Special order, added cost)

パッケージ:

25 per tray

環境

環境:

RoHS準拠

周囲温度範囲:

–40°C to +105°C

保管温度範囲:

Component: –40°C to +145°C
Tray packaging: –40°C to +80°C

最大部品温度:

+145°C (ambient + temp rise)

時間内の障害（FIT）/平均障害間隔（MTBF）:

See FIT/MTBF Calculations

性能曲線

Typical Attenuation (Ref: 50 Ohms)

Typical Impedance vs Frequency

回路図

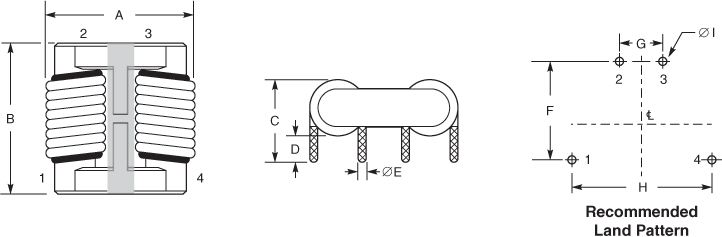

物理的特徴

Part Code	A		B		C		D		E	F	G	H	I	Units
Part Code	nom	max	nom	max	nom	max	nom	max	nom	nom	nom	nom	nom	Units
T124	1.000	1.063	0.960	0.984	0.550	0.630	0.177	0.197	0.071	0.570	0.236	0.976	0.090	in
T124	25.40	27.00	24.38	25.00	14.00	16.00	4.50	5.00	1.80	14.50	6.00	24.80	2.30	mm
T454	1.000	1.043	0.960	0.984	0.550	0.630	0.177	0.197	0.035	0.570	0.276	0.937	0.051	in
T454	25.40	26.50	24.38	25.00	14.00	16.00	4.50	5.00	0.900	14.50	7.00	23.80	1.30	mm

一般仕様

コア材料:

Ferrite

重量:

PDMC-T124: 21.53 g, PDMC-T454: 16.25 g

パッケージ:

25 per tray

洗浄

湿度感度レベル（MSL）:

1 (unlimited floor life at <30°C / 85% relative humidity)

PCB洗浄:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
