3D Model Datasheet

ZA9734 Discontinuous Mode Flyback Transformer

for MAXIM MAXREFDES1249 Miniature Universal Input AC/DC Converter

Designed for MAXREFDES1249 Miniature Universal Input AC/DC Converter (86 V – 305 V AC)
Transformer optimized for 88 V – 440 V 125 KHz Input and delivers 36 W at 48 V DC, 0.75 A
Ideal for Power over Ethernet (PoE) and telecommunication applications
4500 Vrms, one minute isolation (hipot) from the primary and aux to the secondary winding
AEC-Q200 Grade 1 (–40°C to +125°C)

지금 구매:

개수	단품 가격
1	$7.58
117	$6.19
234	$4.64
468	$2.78

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Termination

L = RoHS tin-silver over tin over copper clad steel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Maxim MAXREFDES1249와(과) 호환

입력 전압	출력 1		전력
입력 전압	Sec	Aux	전력
88 V — 440 V	48 V , 0.75 A	12 V , 0.02 A	36 W

사양

Electrical specifications at 25°C.

부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±10%)	인덕턴스 최소 @ 2.5 A (µH) 3	DCR max (Ω)			누설 인덕턴스 최대 (µH) 4	권수비	절연 전압 (Vrms) 5
부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±10%)	인덕턴스 최소 @ 2.5 A (µH) 3	Pri	Sec	Aux	누설 인덕턴스 최대 (µH) 4	Pri : Sec : Aux	절연 전압 (Vrms) 5
ZA9734-DL	115.0	103.5	0.420	0.305	0.551	1.25	1 : 0.882 : 0.294	4500

메모

Output is for the secondary. Aux winding output is 12 V, 0.02 A.
Inductance is for the primary, measured at 125 kHz, 0.5 Vrms, 0 Adc.
Peak primary current drawn at minimum input voltage.
Leakage inductance is for the primary and is measured with the secondary shorted.
4500 Vrms isolation (hipot) from primary to secondary; 1500 Vrms isolation between primary and auxiliary.

종단 처리:

RoHS-compliant. 260°C compatible. RoHS tin-silver over tin over copper clad steel. Other terminations available at additional cost.

패키지:

117 parts per tray

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +125°C

보관 온도 범위:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

최고 부품 온도:

+125°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

성능 곡선

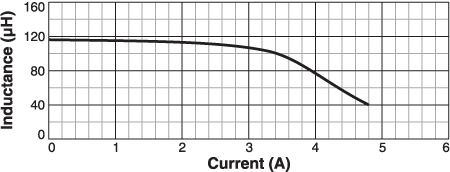

Inductance vs Current

회로도

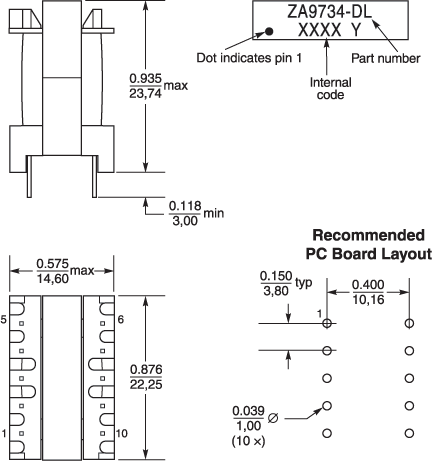

물리적 특성

일반 사양

코어 소재:

Ferrite

중량:

11 g

패키지:

117 parts per tray

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Only pure water or alcohol recommended.
