Datasheet 3D Model

Flyback Transformer

Flyback transformer for 10 W PoE applications
Developed to work with TI TPS23753A PoE controller

지금 구매:

개수	단품 가격
1	$3.09
175	$2.66
700	$2.31
1400	$2.01
2800	$1.74
5000	$1.59

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Packaging

D = 13" machine-ready reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Texas Instruments TPS23753A와(과) 호환

입력 전압	출력			전력
입력 전압	Sec	Sync	Bias	전력
42 V — 57 V	5 V , 2 A	5 V	10 V , 0.02 A	10 W

사양

Electrical specifications at 25°C.

부품 번호 1 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±7%)	인덕턴스 최소 @ 1.1 A (µH)	DCR max 3				누설 인덕턴스 최대 (µH) 4	권수비	정전용량 max (pF) 5	절연 전압 (Vrms) 6
부품 번호 1 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±7%)	인덕턴스 최소 @ 1.1 A (µH)	Pri (Ω)	Sec (mΩ)	Sync (mΩ)	Bias (mΩ)	누설 인덕턴스 최대 (µH) 4	Pri : Sec : Sync : Bias	정전용량 max (pF) 5	절연 전압 (Vrms) 6
PA6340-ALD	133.0	123.7	0.330	13.500	190.000	230.000	1.50	1 : 0.167 : 0.167 : 0.361	70	1500

메모

When ordering, please specify packaging code: e.g. PA6340-ALD
Inductance is for the primary, at 1 kHz, 0.5 Vrms, 0 Adc using an Agilent/HP 4263B impedance analyzer or equivalent.
DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance is for the primary and is measured between pins 1 and 2 with all other windings shorted.
Capacitance is measured from pins 1,2 to pins 6,10 at 250 kHz, 0.5 Vrms.
Isolation (hipot): 1500 Vrms, one minute from primary and bias to secondary and sync

종단 처리:

RoHS tin-silver-copper (95.5/3.8/0.7) over tin over nickel over phos bronze.

패키지:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +85°C

보관 온도 범위:

Component: –40°C to +125°C.
Tape and reel packaging: –40°C to +80°C

최고 부품 온도:

+125°C (ambient + temp rise)

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

Primary and secondary windings to be
connected in series on the PC board.

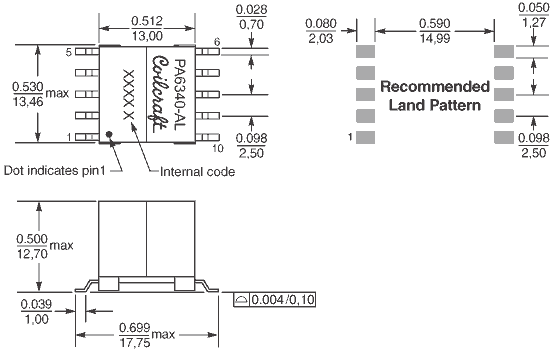

물리적 특성

테이프 및 릴 사양

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	50,4	44,4	32	28	4	2	12,93	0,5

일반 사양

코어 소재:

Ferrite

중량:

6.2 g

패키지:

175 per 13″ reel Plastic tape: 32 mm wide, 0.5 mm thick, 28 mm pocket spacing, 12.93 mm pocket depth

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
