JA4641 Flyback Transformer

for Silicon Laboratories Si3402 PD Controller

Developed for Silicon Laboratories Si3402 PD Controller up to 15 W
Designed to operate in continuous mode at 250 kHz
36 – 72 Vdc input
AEC-Q200 Grade 3 (−40°C to +85°C)

지금 구매:

개수	단품 가격
1	$3.49
175	$2.99
700	$2.61
1400	$2.03
2800	$1.74
5000	$1.58

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Packaging

D = 13" machine-ready reel

B = Less than full reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Skyworks Si3402와(과) 호환

입력 전압	출력	전력	FSW
36 V — 72 V	24 V , 0.63 A	15 W	250 kHz

사양

Electrical specifications at 25°C.

부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) 1 (허용 오차: ±10%)	인덕턴스 최소 @ 2 A (µH)	DCR max (Ω)		누설 인덕턴스 최대 (µH) 2	권수비	절연 전압 (Vrms) 3
부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) 1 (허용 오차: ±10%)	인덕턴스 최소 @ 2 A (µH)	Pri	Sec	누설 인덕턴스 최대 (µH) 2	Pri : Sec	절연 전압 (Vrms) 3
JA4641-AL_	40	36	0.100	0.275	0.56	1 : 2	1500

메모

Inductance is for the primary, measured at 200 kHz, 0.2 Vrms, 0 Adc
Leakage inductance is for the primary, measured with secondary windings shorted together.
1500 Vrms, one minute isolation (hipot) between primary and secondary.

종단 처리:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations Other terminations available at additional cost.

패키지:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +85°C

보관 온도 범위:

Component: −40°C to +125°C
Tape and reel packaging: −40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

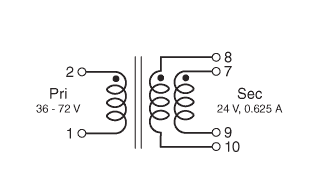

회로도

Connect pin 7 to 8 and pin 9 to 10 on the PC board.

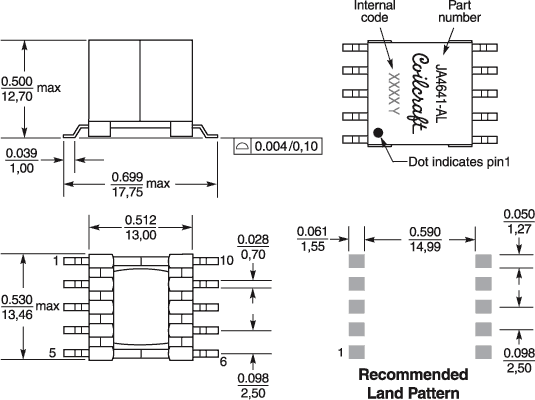

물리적 특성

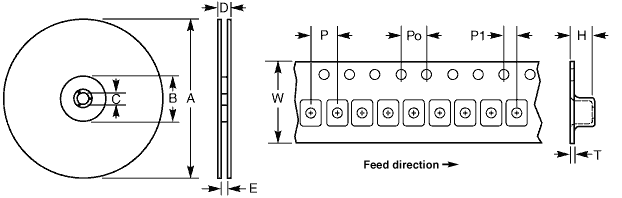

테이프 및 릴 사양

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	38,4	32,4	32	28	4	2	13,4	0,60

일반 사양

코어 소재:

Ferrite

중량:

6.79 g

패키지:

175 per 13″ reel Plastic tape: 32 mm wide, 0.6 mm thick, 28 mm pocket spacing, 13.4 mm pocket depth

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
