3D Model Datasheet

IFLY0012 DC-DC Flyback

Transformer for Telecom

Designed specifically for use with Intersil ISL6401 family
Low profile design

지금 구매:

개수	단품 가격
1	$3.91
200	$3.15
400	$2.10
1000	$1.76
5000	$1.45

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Packaging

D = 13" machine-ready reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Intersil ISL6401와(과) 호환

입력 전압	출력			전력	FSW
입력 전압	Sec1	Sec2	Sec3	전력	FSW
9 V — 20 V	-24 V , 0.17 A	-24 V , 0.17 A	-24 V , 0.17 A	4.1 W	600 kHz

사양

Electrical specifications at 25°C.

부품 번호 1 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±10%)	인덕턴스 최소 @ 6.5 A (µH)	DCR max (Ω)				누설 인덕턴스 최대 (µH)	권수비	절연 전압 (Vrms) 3
부품 번호 1 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±10%)	인덕턴스 최소 @ 6.5 A (µH)	Pri	Sec1	Sec2	Sec3	누설 인덕턴스 최대 (µH)	Pri : Sec1 : Sec2 : Sec3	절연 전압 (Vrms) 3
IFLY0012L_	6.0	4.8	0.021	0.690	0.690	0.690	0.3	1 : 3 : 3 : 3	500

메모

When ordering, please specify packaging code: IFLY0012LD.
Inductance is for the primary, measured at 100 kHz, 1.0 Vrms.
Isolation is from primary to secondary, tested for one minute. 500 Vrms, one minute primary to secondary.

종단 처리:

RoHS-compliant. 260°C compatible. Tin over nickel over phos bronze terminations.

패키지:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (200 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +85°C

보관 온도 범위:

Component: –40°C to +85°C.
Tape and reel packaging: –40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

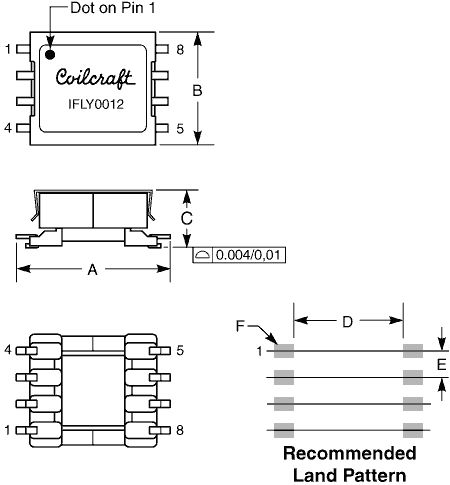

물리적 특성

A max	B max	C max	D nom	E nom	F nom
0.925	0.675	0.360	0.591	0.148	0.079 × 0.110	inches
23,5	17,15	9,14	15,01	3,76	2,01 × 2,79	mm

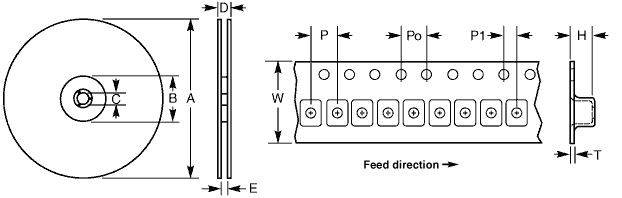

테이프 및 릴 사양

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	28	4	2	9,6	0,4

일반 사양

코어 소재:

Ferrite

중량:

5.2 g

패키지:

200/13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 28 mm pocket spacing, 9.6 mm pocket depth

세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

PCB 세척:

Only pure water or alcohol recommended
