C0972-AL Transformer

for ON Semiconductor NCP1216A

Developed for ON Semi NCP1216A DC/DC Single-Ended Forward Converter
Specified in Application Note AND8161/D with DS3316P inductors
C0972-AL Transformer features low DCR and excellent leakage inductance
B0754-AL Inductor features excellent current handling

지금 구매:

부품 번호

내 부품 찾기

개수	단품 가격
1	$4.92
240	$4.22
480	$3.67
1200	$3.20
2400	$2.75
4800	$2.51

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

부품 번호

내 부품 찾기

통상적인 적용 분야

ON Semiconductor NCP1216A와(과) 호환

입력 전압	출력	전력	FSW
36 V — 75 V	12 V , 5 A	60 W	100 kHz

사양

Electrical specifications at 25°C.

C0972-AL Transformer

부품 번호 (Hover for schematics)	인덕턴스 최소 (mH) 1	DCR max			누설 인덕턴스 최대 (µH) 2	권수비	절연 전압 (Vrms) 3
부품 번호 (Hover for schematics)	인덕턴스 최소 (mH) 1	Pri (Ω)	Sec (mΩ)	Reset (mΩ)	누설 인덕턴스 최대 (µH) 2	Pri : Sec : Reset	절연 전압 (Vrms) 3
C0972-AL	0.82	0.056	31.000	480.000	1.5	1 : 0.91 : 1	1500

B0754-AL Inductor

부품 번호	인덕턴스 @ 0A (µH) 4 (허용 오차: ±10%)	DCR max (Ω) 5	Isat (A) 6	Irms (A) 7
부품 번호	인덕턴스 @ 0A (µH) 4 (허용 오차: ±10%)	DCR max (Ω) 5	Isat (A) 6	Irms (A) 7
B0754-AL	100	0.28	8.0	4.8

메모

Inductance measured at 10 kHz, 0.1 Vrms, 0 Adc.
Leakage inductance measured across the primary at 100 kHz, 0.1 Vrms, 0 Adc.
Isolation tested between primary and secondary and between auxiliary and secondary windings.
Inductance measured at 10 kHz, 0.1 Vrms.
DCR is per winding measured at 25°C. For other temperatures, use this DCR at Temperature calculator.
Isat: current at which inductance drops 10% (typ) from its values without current.
Irms: Current that causes the specified temperature rise from 25°C ambient. Details

종단 처리:

RoHS-compliant. 260°C compatible. Tin-silver (96.5/3.5) over tin over nickel over phos bronze terminations.

환경

환경:

RoHS 준수

주변 온도 범위:

−40°C to +85°C

보관 온도 범위:

Component: −40°C to +85°C
Packaging trays: −40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

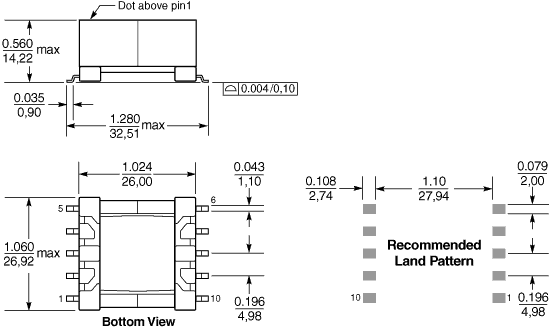

물리적 특성

일반 사양

중량:

28.2 g

패키지:

24 per tray

납땜

납땜 열 내성:

Three reflows at >217°C for 90 seconds (+260°C ±5°C for 20 – 40 seconds), allowing parts to cool to room temperature between.

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.
