Isolation Transformer

for Texas Instruments SN6505 transformer driver

Optimized for Texas instrument SN6505 transformer driver
Designed to meet UL/CSA/IEC 60950 Reinforced Insulation Class with 8 mm creepage and 4.5 mm clearance
Low profile and center-tapped push-pull transformers for isolated power supply
3500 Vrms, one minute high isolation (hipot) winding to winding
AEC-Q200 Grade 1 (−40°C to +125°C)

지금 구매:

개수	단품 가격
1	$12.71
100	$11.11

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Packaging

D = 13" machine-ready reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Texas Instruments SN6505와(과) 호환

입력 전압	일차 전압	이차 전압	출력 1	전력
2.25 V — 5.5 V	3.3 V	5 V	5 V , 0.7 A	3.5 W

사양

Electrical specifications at 25°C.

부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±25%)	DCR max		누설 인덕턴스 최대 (µH) 3	권수비	정전용량 max (pF) 4	전압시간적 (V-µs) 5	절연 전압 (Vrms) 6
부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±25%)	Pri (Ω)	Sec (mΩ)	누설 인덕턴스 최대 (µH) 3	Pri : Sec	정전용량 max (pF) 4	전압시간적 (V-µs) 5	절연 전압 (Vrms) 6
ZA9368-AED	256	0.182	395.000	0.4	1 : 1.75	6	16	3500

메모

Maximum output current of 700 mA causes 40°C temperature rise from ambient.
Inductance is for primary windings measured at 10 kHz, 0.01 Vrms, 0 Adc.
Leakage inductance measured between pins 1 and 3 at 100 kHz, 0.1 Vrms with secondary pins shorted.
Capacitance is 6 pF ±10%, measured from primary to secondary.
Volt-time product is for the primary, between pin 1 and 3.
One minute isolation (hipot) primary windings to secondary windings.

종단 처리:

RoHS tin-silver-copper over tin over nickel over phos bronze.

패키지:

650 per 13″ reel. Plastic tape: 24 mm wide, 0.4 mm thick, 12 mm pocket spacing, 6.6 mm pocket depth.

환경

환경:

RoHS 준수 , 할로겐 프리

주변 온도 범위:

–40°C to +125°C

보관 온도 범위:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

최고 부품 온도:

+155°C (ambient + temp rise)

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

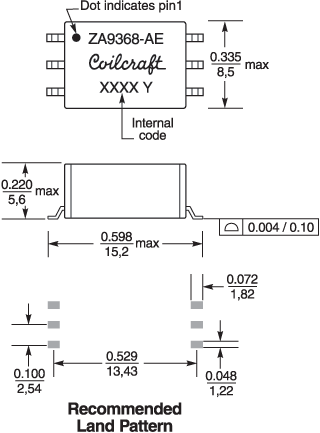

물리적 특성

테이프 및 릴 사양

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
650	330	100	13	30,4	24,4	24	12	4	2	6,6	0,4

일반 사양

코어 소재:

Ferrite

중량:

0.9 g

패키지:

650 per 13″ reel Plastic tape: 24 mm wide, 0.4 mm thick, 12 mm pocket spacing, 6.6 mm pocket depth.

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
