Common Mode Chokes

RoHS準拠
  • Low profile (9.2 mm high), surface mount design
  • Ideal for switching power supplies
  • Eliminates most line conducted common mode noise
  • Refer to Designing Common Mode Filters for design guidance.
  • RoHS-compliant. 260°C compatible. Tin-silver over copper terminations.
今すぐ購入:
個数 単価
1 $2.30
350 $1.72
700 $1.18
1400 $0.91
2800 $0.79
5000 $0.72

大量のご注文または在庫のない商品については、お見積もりをご依頼ください

. 在庫あり、即日出荷可能.
サンプルを依頼:

仕様

Electrical specifications at 25°C.

部品番号 1 ライン コモンモード
ピークインピーダンス (kΩ)
最小
インダクタンス (mH) 2
Irms (A) 3 DCR max (Ω) 4 絶縁
電圧 (Vrms) 5
SBU9-103R25L_ 2 94.40 @ 230 kHz 10 0.25 2.5 1500
SBU9-2820R5L_ 2 26.31 @ 570 kHz 2.8 0.50 0.70 1500
SBU9-1320R7L_ 2 12.68 @ 900 kHz 1.3 0.70 0.38 1500
SBU9-6011R0L_ 2 6.66 @ 1300 kHz 0.60 1.0 0.20 1500
メモ
  1. When ordering, please specify packaging code: e.g. SBU9-6011R0LC
  2. Inductance tested at 1 kHz, 1 Vrms, and it is measured on Agilent/HP 4263B LCR meter or equivalent.
  3. Irms: Current that causes a 40°C temperature rise from 25°C ambient. This information is for reference only and does not represent absolute maximum ratings.
  4. DCR is for each winding, measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
  5. Interwinding isolation (hipot) tested for one minute.

終端処理:

  • RoHS compliant tin-silver over copper.

パッケージ:

  • D = 13" machine-ready reel
    EIA-481 embossed plastic tape 350 parts per full reel).
  • B = Less than full reel
    In tape, but not machine-ready. To have a leader and trailer added ($25 charge), use code letter D instead.
環境
環境:
RoHS準拠
周囲温度範囲:
–40°C to +125°C
保管温度範囲:
Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C
時間内の障害(FIT)/平均障害間隔(MTBF):

性能曲線

Attenuation (Ref 50 Ohms)

Impedance

回路図

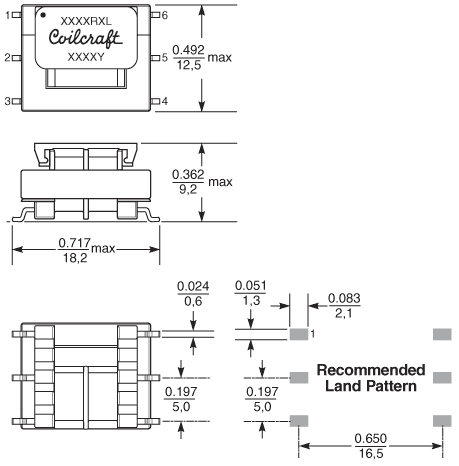

物理的特徴


テープ&リール仕様



Parts per reel Reel dimensions (mm) Tape dimensions (mm) Orientation
13" (330 mm) A B C D E W P Po P1 H T
350 178/330 60/100 13 38,4 32,4 32 20 4 2 8,5 0,5

一般仕様

コア材料:
Ferrite
重量:
2.4 – 2.7 g
パッケージ:
350/13″ reel; Plastic tape: 32 mm wide, 0.5 mm thick, 20 mm pocket spacing, 8.5 mm pocket depth

洗浄

湿度感度レベル(MSL):
1 (unlimited floor life at <30°C / 85% relative humidity)
PCB洗浄:
Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.

関連製品ファミリー
